Una visión general del desarrollo tecnológico de los espectrofotómetros UV-Vis en China y en el extranjero

1. Estado actual de los espectrofotómetros UV-Vis

El mercado de los espectrofotómetros UV-Vis presenta un panorama maduro y competitivo, con fabricantes establecidos en Asia, Europa y Norteamérica.

1.1. Principales fabricantes

Fabricantes chinos: Los principales centros de fabricación se encuentran en Pekín y Shanghai.
Marcas internacionales en el mercado chino: Entre los principales actores mundiales se encuentran Shimadzu (Japón), Hitachi (Japón), JASCO (Japón), PerkinElmer (EE.UU.), Agilent (EE.UU.), Hach (EE.UU.) y Analytik Jena (Alemania).

1.2. Estado técnico actual

La tecnología básica de los espectrofotómetros UV-Vis ha alcanzado una meseta, y los avances actuales se centran en mejoras incrementales basadas en la óptica moderna, la electrónica, la tecnología informática y la integración en red para ampliar los campos de aplicación.

1.2.1. Clasificación de los instrumentos

• • Por trayectoria óptica: Pre-espectro (convencional) y Post-espectro (la luz atraviesa la muestra antes del monocromador).
  • Por factor de forma: Modelos de sobremesa y portátiles.
  • Por método de barrido de longitud de onda: Tipo de barrido (basado en monocromador) y tipo matriz (basado en matriz de diodos).

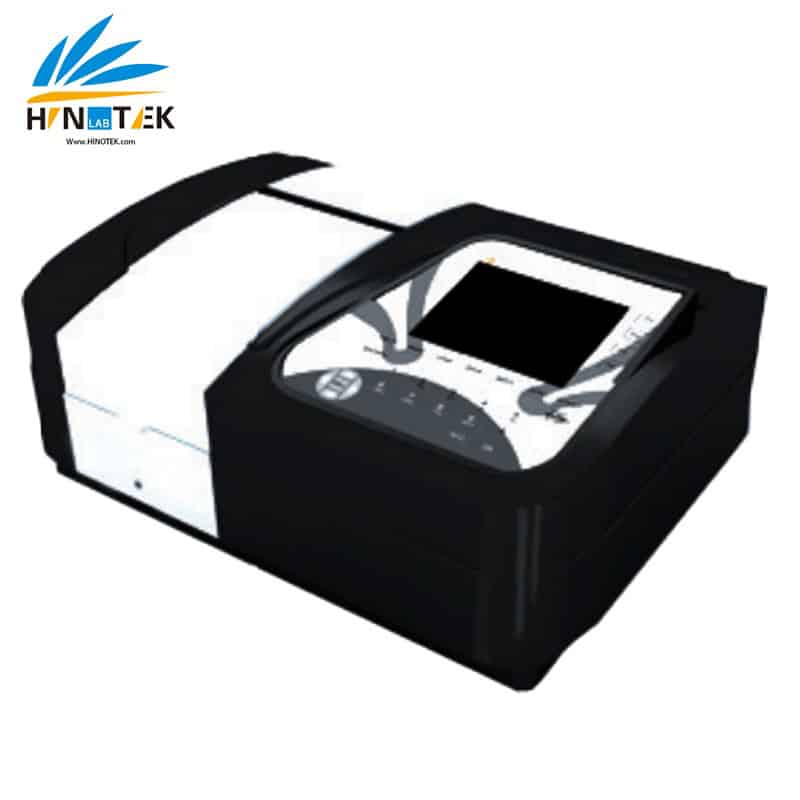

1.2.2. Componentes básicos de un espectrofotómetro de barrido de sobremesa

Un espectrofotómetro UV-Vis de sobremesa típico consta de cinco sistemas principales.

A. Fuente de luz

• • Lámpara de deuterio: Proporciona una radiación de alta energía principalmente en la región UV. Su baja emisión de energía en el espectro visible ayuda a conseguir una baja luz parásita en la gama UV.
  • Lámpara halógena (tungsteno-halógena): Se utiliza para las regiones visible e infrarroja cercana (NIR). La mayoría de los instrumentos combinan lámparas de deuterio y halógenas, utilizando un mecanismo de conmutación para adaptar la fuente de luz a la gama de longitudes de onda requerida, lo que constituye una solución excelente para gestionar tanto las necesidades de longitud de onda como la luz parásita.
  • Lámpara de xenón: Cubre todo el espectro UV-Vis-NIR, eliminando la necesidad de cambiar de lámpara. Sin embargo, los instrumentos que utilizan lámparas de xenón pueden tener dificultades para conseguir una baja luz parásita en las longitudes de onda más cortas.
  • LED y láser: Los LED se utilizan en algunos dispositivos portátiles y para aplicaciones específicas debido a su pequeño tamaño y bajo consumo, aunque su estabilidad y su gama de longitudes de onda son limitadas en comparación con las lámparas tradicionales. Los láseres ofrecen una luz de alta intensidad y longitud de onda única, pero rara vez se utilizan en instrumentos de uso general.

B. Sistema espectroscópico (monocromador)

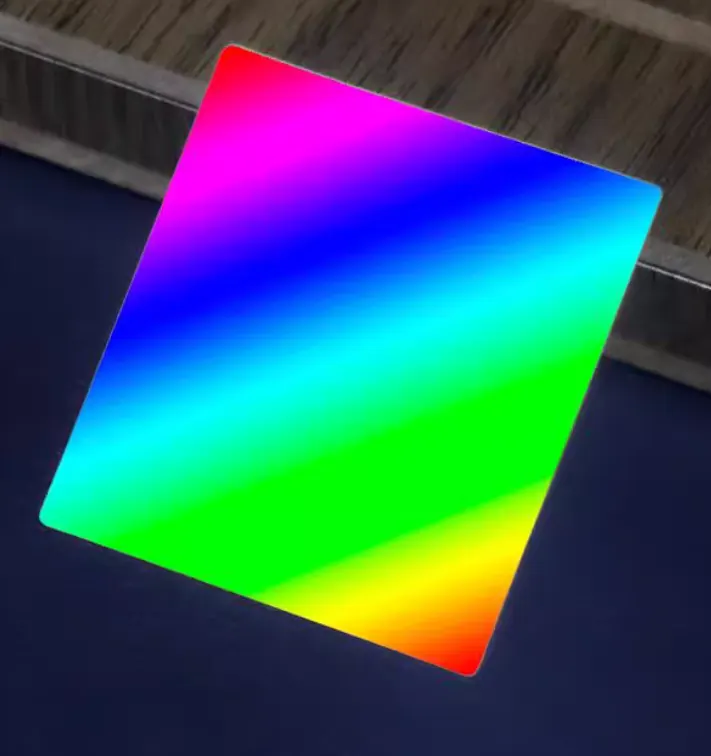

El diseño del monocromador es fundamental para el rendimiento del instrumento. Las rejillas son el elemento dispersivo más común en los instrumentos modernos.

• • Rejillas frente a prismas: Las rejillas ofrecen una dispersión fuerte y uniforme en todo el espectro, mientras que los prismas destacan en el rango UV pero tienen una dispersión más débil en las regiones visible/NIR y presentan una salida de longitud de onda no lineal.

• Diseños comunes de monocromadores:
  • • Montura Czerny-Turner (C-T): El diseño más extendido, conocido por su excelente corrección de la aberración y su buena separación espacial entre las rendijas de entrada y salida, lo que ayuda a reducir la luz parásita y a mejorar la resolución. Su principal inconveniente es una mayor huella física.
  • • Montura Littrow: Un diseño más compacto, ya que utiliza un único espejo esférico tanto para la colimación como para el enfoque. Sin embargo, la proximidad de las rendijas de entrada y salida puede hacer más difícil minimizar la luz parásita.
    • Montura de rejilla cóncava: Este diseño simplifica el sistema utilizando una rejilla cóncava que dispersa y enfoca la luz a la vez, eliminando la necesidad de espejos separados. Ofrece un alto rendimiento lumínico pero, por lo general, una menor resolución, lo que la hace adecuada para sistemas compactos y basados en matrices.

  C. Compartimento de muestras y cubetas

  Mientras que los soportes tradicionales para cubetas siguen siendo estándar, las innovaciones se centran en alojar muestras de microvolumen y diversos accesorios.

  • • Cubetas para microvolúmenes: Los desarrollos recientes incluyen cubetas de muestras especializadas que requieren volúmenes de muestra tan pequeños como unos pocos microlitros. Algunos diseños permiten la medición directa desde la punta de una pipeta, con la posibilidad de recuperar la muestra después, lo que resulta muy valioso para las muestras valiosas.
    • Cubetas estándar modificadas: Otro enfoque consiste en una tapa de cubeta modificada con un espejo incorporado. Cuando se cierra la tapa, queda atrapada una fina película de la muestra, y el haz de luz la atraviesa varias veces por reflexión, lo que permite la medición con la óptica original del compartimento de la muestra.

    D. Sistema de detección

    La elección del detector es crucial para la sensibilidad y el rango de longitudes de onda.

    • • • Gama UV-Visible: Los tubos fotomultiplicadores (PMT) y los fotodiodos de silicio son los principales detectores.
        • Gama NIR (>1100 nm): Los detectores de sulfuro de plomo (PbS) y de arseniuro de indio y galio (InGaAs) son estándar. Los detectores InGaAs son fotovoltaicos y disponen de circuitos de amplificación más sencillos y lineales. Los detectores de PbS, aunque son más complejos, pueden fabricarse con un área activa mayor y pueden detectar a longitudes de onda más largas (más allá de 2600 nm).
        • Detectores de matriz: Los dispositivos de carga acoplada (CCD) y las matrices de fotodiodos (PDA) se utilizan en espectrofotómetros de tipo matriz para la detección simultánea de múltiples longitudes de onda.

    E. Procesamiento y visualización de señales

    Esta área ha experimentado una evolución significativa, impulsada por los avances en electrónica, hardware informático, software y tecnologías de red para el procesamiento, la visualización, la transmisión y el almacenamiento avanzados de datos.

2. Evolución de las métricas de rendimiento y sus aplicaciones

• • • Reducción de la luz parásita: El rendimiento de la luz parásita ha mejorado espectacularmente, pasando de unas milésimas (0,1%) hace tres décadas a unas diezmilésimas (0,01%) o incluso partes por millón en los modelos de gama alta actuales.
    • Ampliación de la gama de longitudes de onda: En las décadas de 1980 y 1990, el rango típico era de 200-850 nm. Hoy en día, los instrumentos estándar cubren 190-1100 nm, con modelos de alto rendimiento que se extienden al NIR hasta 2500 nm, 3300 nm o más allá.
    • Características inteligentes: Los instrumentos modernos hacen hincapié en la comodidad para el usuario, el control remoto y las capacidades avanzadas de procesamiento y transferencia de datos.
    • Diversificación de aplicaciones: El uso se ha ampliado de los laboratorios de investigación tradicionales a campos diversos como el análisis de la calidad del agua en el medio ambiente y las pruebas de vidrio arquitectónico (transmitancia solar).
    • Miniaturización: Una fuerte tendencia hacia instrumentos compactos y portátiles para pruebas rápidas sobre el terreno.
    • Mayor velocidad de exploración: Las velocidades de exploración de longitud de onda han aumentado significativamente en los instrumentos de tipo exploración.

3. Comparación del rendimiento técnico: Nacional frente a internacional

4. Perspectivas de futuro para el desarrollo de espectrofotómetros UV-Vis

El futuro de la espectrofotometría UV-Vis vendrá determinado por varias tendencias clave:

• • Diversificación: Aunque los sistemas de sobremesa seguirán ocupando un lugar central, se producirá un impulso continuo hacia los instrumentos especializados y específicos para cada aplicación.

• • Miniaturización y portabilidad: El desarrollo de sistemas miniaturizados y portátiles para el análisis in situ y en línea encierra un enorme potencial. Tecnologías como los MEMS (sistemas microelectromecánicos) están permitiendo diseños de monocromadores novedosos y compactos, como las rejillas de barrido a microescala y los conjuntos de espejos programables para una selección rápida y en estado sólido de la longitud de onda.

• • Integración de nuevas tecnologías: Se espera una mayor integración de los componentes ópticos emergentes, la electrónica avanzada, la conectividad de red y el software impulsado por la IA para mejorar el rendimiento y la facilidad de uso.

• • Énfasis en la velocidad y la comodidad: La demanda de análisis más rápidos, automatización y funcionamiento inteligente y fácil de usar seguirá creciendo.

• Nueva metrología: El desarrollo de nuevos métodos de ensayo, como la medición directa de la luz difusa en lugar de los métodos indirectos actuales, es un área potencial de innovación.
