¿Cómo funciona un evaporador rotativo? Una guía completa

Introducción: La piedra angular de la evaporación moderna de disolventes

En el paisaje de los laboratorios científicos modernos, pocos instrumentos son tan omnipresentes e indispensables como el evaporador rotativo. Comúnmente conocido como “rotovap”, este dispositivo es el estándar para la eliminación suave y eficaz de disolventes volátiles de las muestras. Es mucho más que una comodidad de laboratorio; es una herramienta crítica que facilita la investigación y la producción en química, farmacología, ciencia de los materiales e incluso en las artes culinarias. Su función principal es realizar la destilación a presión reducida, un proceso que reduce significativamente el punto de ebullición de un disolvente, lo que permite una evaporación rápida sin someter la muestra a altas temperaturas perjudiciales.

El ingenio del evaporador rotativo reside en su elegante combinación de tres principios científicos fundamentales, que esta guía explorará en detalle:

1. Presión reducida: Un sistema de vacío disminuye la presión ambiental dentro del aparato, reduciendo drásticamente la temperatura a la que hierven los disolventes.
2. Rotación: El matraz de muestras gira continuamente, extendiendo el líquido en una película fina y uniforme sobre la superficie interior. Esto aumenta drásticamente la superficie disponible para la evaporación, acelerando el proceso.
3. Calor controlado: Un baño de fluido calentado proporciona un suministro constante y suave de energía térmica, impulsando el cambio de fase de líquido a gas sin crear puntos calientes localizados que podrían degradar la muestra.

El desarrollo del evaporador rotativo no fue simplemente una mejora incremental en la eficiencia del laboratorio; fue una innovación transformadora que desbloqueó nuevas posibilidades en la investigación científica. Antes de su invención, los químicos se veían a menudo limitados por las duras condiciones de la destilación tradicional, en la que las altas temperaturas podían destruir fácilmente moléculas complejas y térmicamente lábiles (sensibles al calor). Esto significaba que muchos productos naturales, ingredientes farmacéuticos activos y compuestos orgánicos delicados eran difíciles, si no imposibles, de aislar y purificar. La capacidad del evaporador rotativo para realizar esta separación suavemente y a bajas temperaturas cambió el paradigma. Hizo posible lo que antes era imposible, influyendo directamente en el curso de los descubrimientos en campos que dependen de la manipulación cuidadosa de estructuras moleculares frágiles. Esta guía ofrece una exploración exhaustiva del funcionamiento de este instrumento esencial, desde sus principios científicos fundamentales hasta sus diversas aplicaciones y mejores prácticas operativas.

El principio básico: la ciencia de la destilación a baja temperatura

Para apreciar plenamente la función de un evaporador rotativo, primero hay que comprender la física fundamental que rige el proceso de ebullición y evaporación. La eficacia del instrumento se deriva de su manipulación magistral de la relación entre temperatura, presión y superficie. Estos tres factores trabajan en sinergia para crear un sistema que es a la vez rápido y notablemente suave.

La física de la ebullición: Presión de vapor frente a presión ambiente

A nivel molecular, un líquido se encuentra en un estado constante de movimiento, con algunas moléculas en la superficie que poseen suficiente energía cinética para escapar a la fase gaseosa, un proceso conocido como evaporación. La presión ejercida por estas moléculas de gas escapadas sobre el líquido se denomina presión de vapor. Esta presión de vapor aumenta a medida que sube la temperatura del líquido, porque más moléculas adquieren la energía necesaria para escapar.

Un líquido alcanza su punto de ebullición cuando su presión de vapor se iguala a la presión del entorno, conocida como presión ambiente. A nivel del mar, la presión ambiente es de aproximadamente 1 atmósfera (760 Torr). Para que el agua hierva en estas condiciones, debe calentarse a 100 °C, la temperatura a la que su presión de vapor es igual a 1 atmósfera. La idea clave es que la ebullición no se define por una temperatura fija, sino por el punto en el que el empuje interno de la presión de vapor supera el empuje externo de la presión ambiente.

Aprovechar el vacío

La principal innovación del evaporador rotativo es su capacidad para controlar y reducir la presión ambiente dentro del sistema. Esto se consigue conectando el aparato sellado a una bomba de vacío. A medida que la bomba elimina el aire del sistema, la presión ambiental que empuja hacia abajo la superficie del líquido disminuye significativamente.

Esta reducción de la presión externa tiene un efecto directo y profundo en el punto de ebullición. Como la presión ambiente es ahora mucho menor, la presión de vapor del líquido no necesita subir tanto para alcanzar el equilibrio. En consecuencia, se requiere menos energía térmica y el disolvente empieza a hervir a una temperatura mucho más baja. Por ejemplo, el diclorometano, que hierve a 39,6 °C a presión atmosférica, hervirá a temperatura ambiente (20 °C) bajo un vacío moderado de aproximadamente 400 mbar. Este principio es la piedra angular de la capacidad de procesamiento suave del rotavapor, que permite eliminar los disolventes sin exponer los compuestos sensibles al calor a temperaturas destructivas.

El poder de la rotación y la superficie

La evaporación es exclusivamente un fenómeno de superficie; sólo las moléculas de la interfase líquido-gas pueden escapar a la fase de vapor. Por lo tanto, la velocidad de evaporación es directamente proporcional a la superficie del líquido. Un charco de agua en el suelo se evaporará mucho más rápido que el mismo volumen de agua en un vaso estrecho porque tiene una superficie mucho mayor expuesta al aire.

El evaporador rotativo explota brillantemente este principio mediante la rotación del matraz de evaporación. A medida que el motor hace girar el matraz, la fuerza centrífuga esparce la muestra en una fina película que se renueva continuamente por toda la superficie interior. Esta acción multiplica la superficie efectiva para la evaporación en órdenes de magnitud en comparación con un charco estático de líquido. Este aumento masivo de la superficie acelera drásticamente la velocidad a la que pueden escapar las moléculas de disolvente, lo que hace que el proceso sea increíblemente eficaz.

Además, la rotación sirve a un propósito secundario crítico: asegura una distribución uniforme del calor y evita la ebullición violenta, un fenómeno conocido como “bumping”. En un sistema estático, el sobrecalentamiento localizado en el fondo del matraz puede provocar un estallido repentino y explosivo de vapor, que puede salpicar la muestra en el condensador, provocando pérdidas de producto y contaminación. La agitación constante de la rotación mantiene la temperatura constante en toda la muestra, favoreciendo una ebullición suave y controlada.

El papel del calor controlado

Aunque el vacío permite la ebullición a baja temperatura, el cambio de fase de líquido a gas (vaporización) es un proceso endotérmico que sigue requiriendo un aporte de energía, conocido como calor latente de vaporización. El baño de fluido calentado, normalmente lleno de agua o aceite, proporciona esta energía necesaria de forma controlada y uniforme.

El matraz giratorio se sumerge parcialmente en este baño controlado termostáticamente, que calienta suavemente la fina película de líquido extendida por la pared interior del matraz. Esto proporciona la energía necesaria para que las moléculas de disolvente pasen a la fase de vapor. La combinación de una gran superficie y una fuente de calor constante y suave garantiza que la evaporación avance a un ritmo constante y rápido sin riesgo de sobrecalentamiento.

En última instancia, la genialidad del evaporador rotativo no se encuentra en un único principio, sino en la elegante sinergia de los tres. El vacío reduce la barrera energética para la ebullición, la rotación maximiza la velocidad del proceso al aumentar la superficie y el calor controlado proporciona la energía necesaria para impulsarlo. Dominar el instrumento no implica simplemente maximizar cada ajuste, sino comprender cómo equilibrar estas tres variables interdependientes para adaptarlas a las propiedades específicas del disolvente y a la sensibilidad de la muestra.

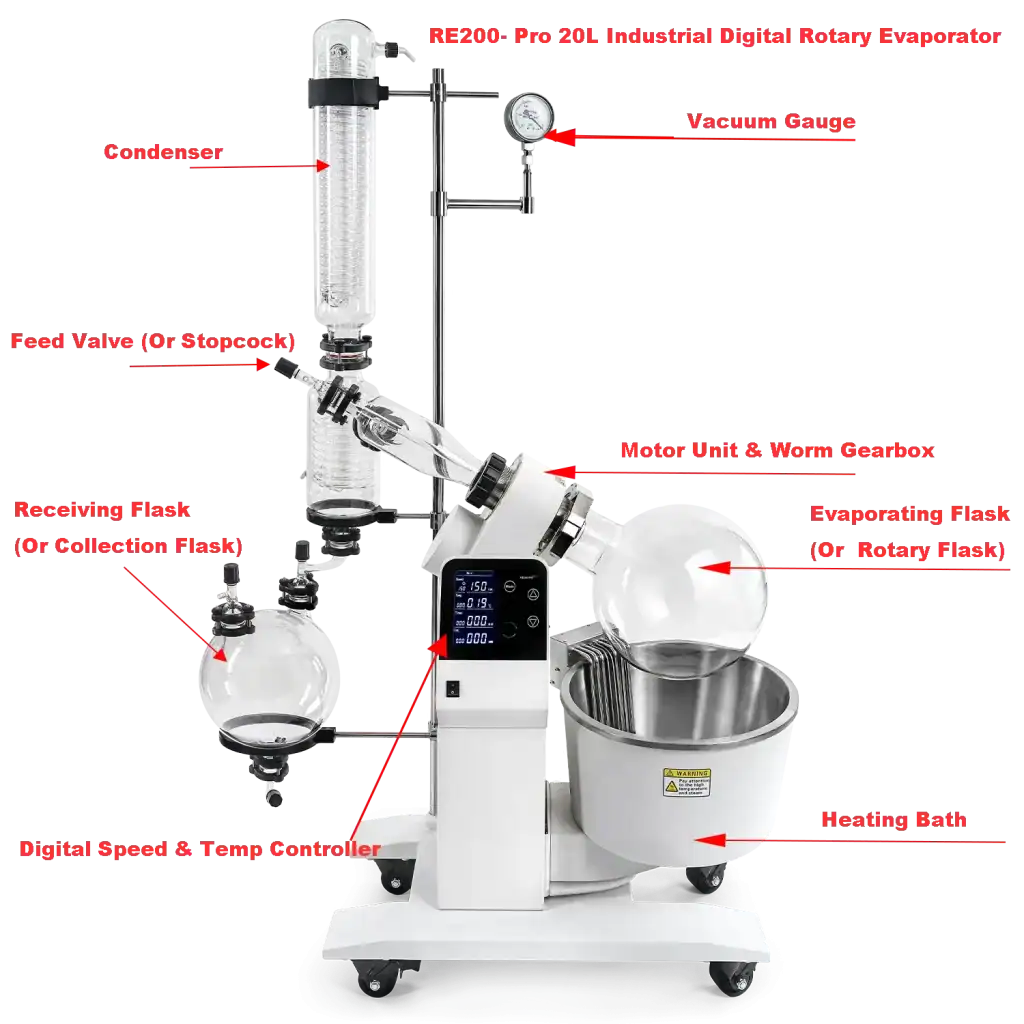

Anatomía de un evaporador rotativo: Un desglose componente por componente

Un sistema de evaporador rotativo se compone de varios componentes clave que trabajan en concierto para lograr una eliminación eficaz del disolvente. Comprender la función de cada pieza es esencial para un correcto funcionamiento, mantenimiento y resolución de problemas. El sistema puede dividirse en el aparato principal, sus sistemas de apoyo esenciales y los accesorios críticos.

El aparato principal

Es la unidad central donde se produce la evaporación y la condensación.

• Unidad de motor: Esta es la fuerza motriz del sistema, proporcionando la rotación para el matraz de evaporación. Las unidades modernas incorporan controles de velocidad variable, que suelen oscilar entre 20 y más de 200 RPM, lo que permite al usuario ajustar la velocidad de rotación en función de la viscosidad y el volumen de la muestra.
• Matraz de evaporación: Es el recipiente de vidrio que contiene la solución de la muestra. Suele ser un matraz de fondo redondo o en forma de pera fabricado en vidrio de borosilicato. El matraz está unido al conducto de vapor y nunca debe llenarse más de la mitad para evitar golpes y garantizar que se pueda crear una gran superficie.
• Baño de fluido calentado: Este recipiente proporciona calor controlado y uniforme al matraz de evaporación. Para los disolventes más comunes, se utiliza un baño de agua, con temperaturas fijadas normalmente entre 25 °C y 90 °C. Para disolventes de mayor ebullición, puede utilizarse un baño de aceite, que puede alcanzar temperaturas más elevadas con total seguridad. Un controlador digital permite una regulación precisa de la temperatura.
• Conducto de vapor: Es el tubo central de vidrio que cumple una doble función. Actúa como eje de rotación del matraz de evaporación y proporciona un conducto estanco al vacío para que el vapor de disolvente se desplace desde el matraz hasta el condensador.
• Condensador: El condensador es una serie de serpentines de vidrio diseñados para enfriar el vapor caliente de disolvente y convertirlo de nuevo en líquido. Un refrigerante, normalmente agua fría o una solución de glicol de un enfriador, circula por la camisa exterior de los serpentines. A medida que el vapor entra en contacto con la superficie fría del vidrio, se condensa en gotitas.

• Nota sobre el diseño: Los condensadores se presentan en dos configuraciones principales. Los condensadores verticales son compactos y ahorran un valioso espacio en la mesa, por lo que son ideales para laboratorios abarrotados. Los condensadores diagonales suelen ser más fáciles de montar y pueden ser más versátiles para determinadas configuraciones, aunque requieren más espacio horizontal.

• Frasco receptor: Situado en la parte inferior del condensador, este matraz recoge el disolvente recondensado, a menudo denominado destilado. Puede extraerse fácilmente para recuperar el disolvente purificado para su reutilización o eliminación adecuada.

El sistema de soporte

Estas unidades externas son esenciales para que el aparato principal funcione correctamente.

• • Sistema de vacío: Es el corazón del principio de reducción de presión. Puede ir desde un simple aspirador de agua para disolventes no tóxicos y de alto punto de ebullición hasta una sofisticada bomba de diafragma químicamente resistente para aplicaciones más exigentes. Para un trabajo preciso y reproducible, a menudo se integra un controlador de vacío, que permite al usuario fijar y mantener automáticamente un nivel de presión específico.
    ¿Qué bomba de vacío debo elegir para mi evaporador rotativo?

    Características	Bomba de diafragma	Aspirador de agua	Bomba rotativa de paletas
    Uso principal	Uso general, la mayoría de los disolventes	Laboratorios de presupuesto/enseñanza	Disolventes de alto punto de ebullición
    Control del vacío	Excelente	Pobre	Bueno (pero a menudo demasiado fuerte)
    Riesgo de contaminación	Muy bajo (sin aceite)	Alto (Aspiración de agua)	Alto (Niebla de aceite)
    Mantenimiento	Bajo	Muy bajo	Alto (Cambios de aceite)
    Medioambiental	Excelente (Sin residuos)	Pobre (Uso elevado de agua)	Moderado (Residuos aceitosos)
    Coste	Medio a alto (inicial)	Muy bajo (Inicial)	Alto (Inicial)

    Para más información sobre la selección de una bomba de vacío, visite nuestra página: ¿Qué bomba de vacío debo elegir para mi evaporador rotativo?

• Refrigerador: Aunque se puede utilizar agua del grifo como refrigerante para el condensador, un enfriador de recirculación específico es mucho más eficiente y sostenible. Un enfriador proporciona un suministro constante de refrigerante a una temperatura baja y estable (por ejemplo, de 0 °C a 5 °C), lo que mejora drásticamente la eficacia de la condensación, especialmente en el caso de disolventes muy volátiles. Esto garantiza la máxima recuperación del disolvente y protege la bomba de vacío para que no se sature de vapor de disolvente.

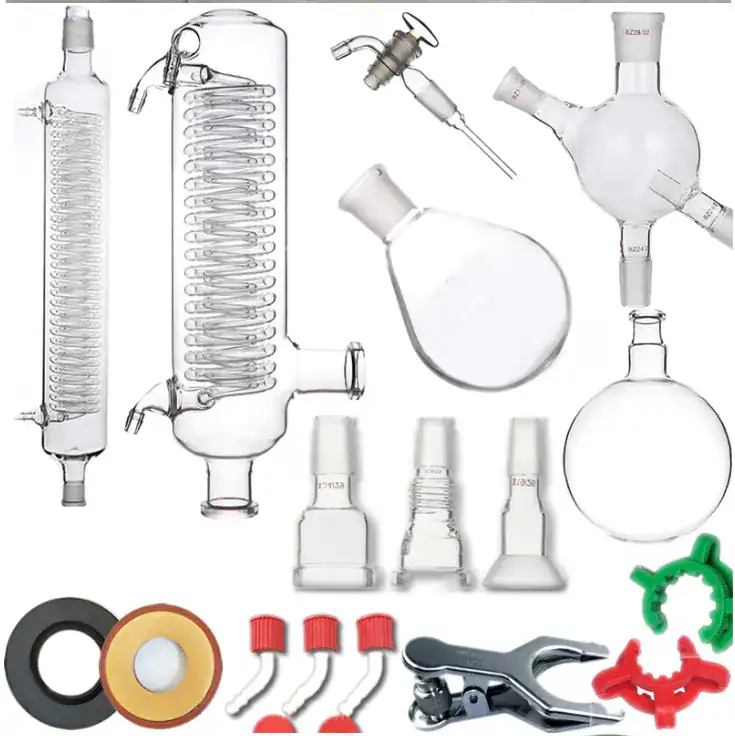

Accesorios esenciales

Estas piezas más pequeñas son cruciales para la seguridad y la integridad del sistema.

• Trampa antibaches (o protector antibaches): Se trata de una pieza de cristalería colocada entre el matraz de evaporación y el conducto de vapor. Su finalidad es evitar que cualquier salpicadura violenta o “bache” de la solución de muestra se traslade al condensador. De este modo se protege la pureza del disolvente recogido y se evita la pérdida del valioso producto concentrado.
• Sellos y juntas: Un evaporador rotativo depende de una serie de juntas, a menudo de materiales como el PTFE, para mantener un vacío profundo. Estas juntas son fundamentales para el rendimiento del sistema. Deben mantenerse limpias, lubricarse adecuadamente con grasa para vacío cuando proceda e inspeccionarse periódicamente para detectar posibles desgastes.
• Clips (por ejemplo, Clips Keck): Estos clips de plástico o metal se utilizan para sujetar firmemente las uniones de vidrio esmerilado que conectan las diferentes piezas de cristalería, como el matraz a la trampa de protuberancias y el matraz receptor al condensador. Evitan que los componentes se separen bajo vacío o durante la manipulación.

La evolución de los modelos de rotavapores de “Estándar” a “Avanzado” y “Gran escala” refleja una tendencia más amplia en la instrumentación de laboratorio hacia una mayor automatización, precisión y escalabilidad. Los modelos estándar ofrecen controles básicos y manuales adecuados para tareas rutinarias y laboratorios de enseñanza. Los modelos avanzados, sin embargo, incorporan pantallas digitales, elevadores de matraces automatizados y controladores de vacío programables. Estas características no son meras comodidades; son una respuesta directa a las crecientes demandas de la investigación moderna y de industrias reguladas como la farmacéutica, donde la reproducibilidad, el registro de procesos y la mínima intervención del usuario son primordiales. La existencia de sistemas a gran escala, con capacidades de matraces de 50 L o más, demuestra que los principios básicos son lo suficientemente robustos como para ser escalados desde el banco de investigación hasta las plantas piloto y la producción comercial, solidificando el papel del rotavapor como tecnología fundacional en todo el espectro científico.

Guía práctica para el funcionamiento de un evaporador rotativo

El funcionamiento correcto de un evaporador rotativo es una habilidad que combina la comprensión de los principios científicos con un enfoque metódico y consciente de la seguridad. Seguir un procedimiento operativo estándar (POE) garantiza no sólo la eficacia del proceso, sino también la seguridad del operador y la integridad de la muestra. El flujo de trabajo puede dividirse en tres fases distintas: preparación, evaporación y parada.

Fase 1: Preparación y puesta a punto

Antes de comenzar cualquier evaporación, es esencial realizar una comprobación exhaustiva previa.

1. Inspección del sistema: Inspeccione cuidadosamente todos los componentes de la cristalería -el matraz de evaporación, el condensador y el matraz receptor- en busca de grietas, astillas o fracturas en forma de estrella. Un pequeño defecto puede convertirse en un punto de fallo catastrófico bajo vacío, provocando una peligrosa implosión. Asegúrese de que todas las juntas estén limpias y, si es necesario, aplique una fina capa de grasa de vacío a las juntas de vidrio esmerilado para garantizar un sellado perfecto.
2. Prepare los sistemas auxiliares: Encienda el enfriador de recirculación y deje que el refrigerante alcance su temperatura de consigna, normalmente entre 0 °C y 5 °C. Compruebe que el refrigerante fluye correctamente por el condensador. Llene el baño calefactor con el fluido adecuado (agua destilada para la mayoría de las aplicaciones) y ajústelo a la temperatura deseada. Una regla empírica común es ajustar la temperatura del baño unos 20 °C por encima del punto de ebullición objetivo del disolvente a la presión de funcionamiento prevista.
3. Carga de la muestra: Llene el matraz de evaporación con la solución de muestra, asegurándose de que no esté lleno más de la mitad. El llenado excesivo es una de las principales causas de golpes y pérdidas de muestra. Fije firmemente el matraz al sifón antibumping (si se utiliza) y después al conducto de vapor, utilizando una pinza Keck para sujetar la unión.
4. Vacíe el matraz receptor: Este es un paso crítico que a menudo se pasa por alto en los entornos de laboratorio compartido. Compruebe y vacíe siempre el matraz receptor antes de empezar. Suponer que el usuario anterior lo dejó vacío es un error común que puede provocar una contaminación cruzada o el desbordamiento del disolvente recogido.

Fase 2: El proceso de evaporación

Con el sistema preparado, puede comenzar la evaporación. La secuencia de las operaciones es crucial para evitar la formación de baches.

1. Inicie la rotación: Encienda el motor y ajuste la velocidad de rotación. Una velocidad moderada de 100-130 RPM es adecuada para la mayoría de los líquidos de baja viscosidad. Este paso debe realizarse siempre antes de aplicar el vacío o de bajar el matraz al calor.
2. Aplique el vacío: Asegúrese de que la llave de paso del condensador, que ventila el sistema a la atmósfera, está cerrada. Encienda la bomba de vacío. La presión dentro del sistema empezará a descender. Si utiliza un sistema manual, observe atentamente el proceso; si utiliza un controlador de vacío, éste regulará automáticamente la presión hasta el punto de consigna.
3. Vigile la ebullición y los golpes: A medida que disminuye la presión, el disolvente empezará a hervir, a menudo a temperatura ambiente. Es vital distinguir entre una ebullición suave y controlada y un golpeteo violento. Si la solución empieza a hacer espuma o a salpicar agresivamente, amenazando con pasar al condensador, abra inmediata y temporalmente la llave de paso para introducir una pequeña cantidad de aire. Esto elevará la presión y sofocará la ebullición violenta. Repita este proceso hasta que el sistema se estabilice.
4. Sumerja en el baño de calor: Una vez que el disolvente esté hirviendo suavemente al vacío y pueda ver que se forma condensado en las bobinas del condensador, baje el matraz giratorio al baño precalentado. El matraz debe sumergirse lo suficiente como para cubrir el nivel de líquido en su interior, pero no tanto como para que la junta quede sumergida.
5. Ajuste del proceso: Vigile la velocidad de condensación en el matraz receptor. El objetivo es un flujo constante y continuo de destilado. Puede afinar el proceso realizando pequeños ajustes en el nivel de vacío, la velocidad de rotación o la temperatura del baño para conseguir la tasa de evaporación óptima para su muestra específica. En las operaciones avanzadas de alimentación continua, la velocidad de entrada de disolvente en el matraz de evaporación se ajusta cuidadosamente a la velocidad de recogida de disolvente en el matraz receptor, lo que permite procesar grandes volúmenes sin interrupción.

Fase 3: Apagado y recuperación

Una vez que el disolvente se ha eliminado hasta el nivel deseado, el sistema debe apagarse de forma segura.

1. Detenga el proceso: En primer lugar, levante completamente el matraz de evaporación del baño de calentamiento. A continuación, detenga la rotación.
2. Ventile el sistema: Este es el paso más crítico del procedimiento de parada. Abra lenta y cuidadosamente la llave de paso para permitir que vuelva a entrar aire en el sistema, igualando la presión con la atmósfera. Esto debe hacerse antes de apagar la bomba de vacío. No hacerlo puede provocar que el aceite de una bomba mecánica sea aspirado de nuevo al sistema, contaminándolo.
3. Apague el equipo: Una vez que el sistema esté completamente ventilado, apague la bomba de vacío. A continuación, apague el baño calefactor y el refrigerador.
4. Recoja la muestra y el disolvente: Con la presión igualada, puede retirar con seguridad la pinza Keck y separar el matraz de evaporación, que ahora contiene su producto concentrado. Separe el matraz receptor y transfiera el disolvente recuperado a un contenedor de residuos o a una botella de almacenamiento adecuados. Limpie bien toda la cristalería antes de guardarla para el siguiente uso.

Este enfoque estructurado transforma la operación de una simple tarea en un proceso científico controlado, garantizando eficacia, seguridad y resultados reproducibles de alta calidad.

Aplicaciones clave en campos científicos e industriales

La combinación única de velocidad, eficacia y procesamiento suave del rotavapor lo ha convertido en una herramienta indispensable en una gama notablemente diversa de sectores científicos e industriales. Su versatilidad permite aplicarlo en cualquier lugar donde se requiera la separación precisa de un disolvente volátil de un soluto menos volátil.

Síntesis química y productos farmacéuticos

En los laboratorios de química orgánica y farmacéutica, el rotavapor es un caballo de batalla diario.

• Eliminación de disolventes: Su aplicación más fundamental es la eliminación de los disolventes de reacción una vez finalizada una síntesis química. Esto permite aislar el producto bruto, que puede purificarse posteriormente.
• Concentración y purificación: En el desarrollo farmacéutico, los rotovaps son esenciales para concentrar soluciones de principios activos farmacéuticos (API) y para purificar productos químicos intermedios. La operación a baja temperatura es fundamental para preservar la integridad de moléculas de fármacos complejas, a menudo frágiles, que se destruirían con el calor de la destilación convencional.
• Aislamiento de productos naturales: Los investigadores utilizan evaporadores rotativos para eliminar suavemente los disolventes (como el etanol o el hexano) utilizados para extraer compuestos de plantas medicinales. Este proceso es vital para aislar y estudiar nuevos agentes terapéuticos potenciales a partir de fuentes naturales.

Extracción botánica y de cannabis

Las florecientes industrias botánica y del cannabis dependen en gran medida de los evaporadores rotativos para la purificación y la gestión de disolventes.

• Recuperación de disolventes: Después de extraer los cannabinoides u otros compuestos botánicos utilizando un disolvente como el etanol, el evaporador rotativo se utiliza para eliminar y recuperar eficazmente ese etanol. Esto no sólo purifica el extracto sino que también permite reciclar el disolvente caro y regulado, reduciendo significativamente los costes operativos y el impacto medioambiental.
• Producción de destilado: Para crear destilados de cannabis de gran pureza, el rotovap permite separar con precisión los cannabinoides (como el THC y el CBD) de los terpenos más volátiles en condiciones de vacío y temperatura cuidadosamente controladas, preservando el perfil de producto deseado.

Alimentación, bebidas y artes culinarias

Los principios de la separación suave han encontrado un hogar creativo en la gastronomía moderna y la producción de bebidas.

• Extracción de sabores y aromas: Las industrias alimentaria y de perfumería utilizan rotovaps para extraer delicados compuestos aromáticos de hierbas, especias, frutas y flores. El proceso a baja temperatura captura la verdadera esencia fresca del ingrediente sin introducir las notas “cocidas” que resultarían del calentamiento tradicional.
• Concentración: Los evaporadores rotativos pueden crear concentrados de alimentos, como zumos de frutas o salsas de verduras, eliminando el agua. Esto intensifica el sabor, aumenta la concentración de nutrientes y puede prolongar la vida útil, todo ello conservando las vitaminas y antioxidantes sensibles al calor.
• Gastronomía molecular y mixología: La adopción del evaporador rotativo por parte de chefs y camareros innovadores marca un fascinante cruce tecnológico. En las cocinas y bares de alta gama, este instrumento científico se utiliza para crear destilados cristalinos a partir de frutas, infusionar bebidas espirituosas con sabores puros sin añadir color ni dulzor, y capturar la esencia de los ingredientes de formas nunca antes posibles. La misma herramienta que ayuda a crear medicamentos que salvan vidas se utiliza para ampliar los límites del arte culinario, un testimonio del poder universal de su principio científico subyacente.

Ciencia e investigación medioambientales

En el análisis medioambiental, el rotovap es una herramienta clave para la preparación de muestras.

• Preparación de muestras: Para detectar niveles traza de contaminantes, pesticidas u otros contaminantes en muestras de agua o suelo, los científicos deben primero concentrar grandes volúmenes de esas muestras. El rotavapor les permite eliminar eficazmente el disolvente, concentrando los analitos hasta un nivel en el que puedan ser detectados por instrumentos analíticos sensibles.
• Reciclaje de disolventes: La sostenibilidad es un objetivo cada vez más importante en todos los laboratorios. El rotavapor desempeña un papel fundamental al permitir la recuperación y purificación de los disolventes usados, que pueden reutilizarse. Esta práctica reduce drásticamente el volumen de residuos químicos peligrosos generados por un laboratorio.

Educación

En el ámbito académico, el rotavapor es una herramienta de enseñanza fundamental. Se utiliza en los laboratorios de química de los estudiantes universitarios para proporcionarles experiencia práctica en los principios de la destilación, la evaporación y la tecnología del vacío, preparándoles para su futuro trabajo en la investigación o la industria.

Excelencia operativa: Buenas prácticas y protocolos de seguridad

Aunque el rotavapor es una pieza rutinaria del equipo de laboratorio, su funcionamiento implica la combinación de vacío, calor y cristalería frágil, lo que crea peligros potenciales que exigen respeto y el cumplimiento de estrictos protocolos de seguridad. La excelencia operativa se consigue no sólo siguiendo los pasos, sino comprendiendo los riesgos e integrando las mejores prácticas en cada uso.

Normas de seguridad fundamentales

Estas son reglas no negociables para cualquiera que opere un rotavapor.

• Equipo de protección personal (EPP): Lleve siempre el EPI adecuado. Esto incluye una bata de laboratorio, guantes resistentes a los productos químicos y, lo que es más importante, gafas de seguridad contra salpicaduras químicas o una careta completa. Este equipo proporciona la primera y más crítica línea de defensa contra la exposición química o los cristales que vuelan en caso de accidente.
• Ventilación: Utilice siempre el rotavapor dentro de una campana extractora de humos química certificada. Esto es esencial para controlar la exposición a los vapores de los disolventes, que pueden ser inflamables, tóxicos o ambos. El flujo de aire constante de la campana capturará cualquier emisión fugitiva y la expulsará de forma segura del laboratorio.
• Integridad de la cristalería: El mayor y más insidioso riesgo asociado a la evaporación rotativa no es un derrame químico, sino un fallo catastrófico de la cristalería. Un sistema en vacío está sometido a una fuerza inmensa procedente de la atmósfera circundante: aproximadamente 14,7 libras por pulgada cuadrada. Sobre la superficie de un matraz de 5 L, esto se traduce en miles de libras de fuerza. Un arañazo microscópico o una grieta en el vidrio actúan como concentradores de tensión, creando un punto débil que puede provocar una implosión violenta. Por lo tanto, una inspección visual meticulosa de toda la cristalería en busca de cualquier desperfecto antes de cada uso es la comprobación de seguridad más importante que puede realizar un operario. El uso de cristalería recubierta de plástico es muy recomendable, ya que puede ayudar a contener los fragmentos de vidrio en caso de fallo.
• Condiciones ambientales: La unidad debe colocarse sobre una superficie estable y nivelada, libre de vibraciones. Debe funcionar en una atmósfera no explosiva, bien alejada de cualquier fuente potencial de ignición como llamas abiertas o equipos que produzcan chispas, especialmente cuando se trabaje con disolventes inflamables.

Buenas prácticas para un rendimiento óptimo

Más allá de la seguridad básica, estas prácticas garantizan un funcionamiento eficaz, reproducible y sin problemas.

• La regla Delta-20: Se trata de una poderosa heurística para optimizar la eficiencia térmica. Para que la evaporación y la condensación sean eficaces, se requiere un gradiente de temperatura adecuado. La regla establece:

1. La temperatura del baño de calentamiento debe fijarse aproximadamente 20 °C por encima del punto de ebullición del disolvente a su presión de funcionamiento.
2. La temperaturadel refrigerantedel condensador debe ser al menos 20 °C inferior al punto de ebullición del disolvente.
   Por ejemplo, para evaporar un disolvente que hierve a 40 °C, el baño debe ajustarse a ~60 °C y el refrigerante a ≤20 °C. Seguir esta regla garantiza una fuerte fuerza motriz tanto para la evaporación como para la condensación.

• Nivel de llenado del matraz: Nunca llene el matraz de evaporación más del 50% de su capacidad. Un nivel de llenado inferior maximiza la relación superficie-volumen al girar y proporciona un amplio espacio de cabeza para acomodar la ebullición, lo que reduce significativamente el riesgo de golpes.
• Aplicación gradual del vacío: Aplique siempre el vacío antes de bajar el matraz al baño de calentamiento. Reduzca la presión del sistema lenta y gradualmente. Aplicar un vacío profundo demasiado rápido a un disolvente caliente o muy volátil hará que hierva sin control.
• Ajuste la velocidad de rotación: La velocidad de rotación óptima depende de la muestra. Para líquidos poco viscosos, una velocidad más alta (~150 RPM) crea una mejor película y una evaporación más rápida. Para muestras muy viscosas o espumosas, es necesaria una velocidad más baja (~60-80 RPM) para evitar que el material simplemente trepe por las paredes del matraz en lugar de formar una película.
• Pruebas regulares de fugas: La eficacia de un evaporador rotativo depende totalmente de su capacidad para mantener el vacío. Una pequeña fuga en una junta o sello ralentizará drásticamente el proceso. Realice periódicamente una prueba de estanqueidad del sistema: evacúe el sistema vacío y seco, ciérrelo de la bomba y controle la presión. Un aumento rápido de la presión indica una fuga que debe ser encontrada y reparada.

Al integrar estos protocolos de seguridad y las mejores prácticas, los operadores pueden garantizar que el rotavapor siga siendo una herramienta segura, fiable y muy eficaz en el laboratorio.

Solución de problemas comunes del evaporador rotativo

Incluso con un uso adecuado, los operadores pueden encontrarse ocasionalmente con problemas en un evaporador rotativo. La mayoría de los problemas están relacionados con parámetros del proceso más que con fallos del equipo y pueden resolverse con una localización sistemática de averías. Antes de suponer que un componente está averiado, compruebe siempre primero los aspectos básicos de la configuración y el proceso.

En la siguiente tabla se describen los problemas más comunes, sus posibles causas y las soluciones recomendadas para ayudar a diagnosticar y resolver los problemas de forma rápida y eficaz.

Problema	Causa(s) potencial(es)	Solución(es) recomendada(s)
Evaporación ineficaz o lenta	1. Vacío deficiente debido a una fuga en el sistema. 2. La temperatura del baño calefactor es demasiado baja. 3. El condensador está demasiado caliente; el refrigerante no está suficientemente frío o el flujo está restringido. 4. La velocidad de rotación es demasiado baja para formar una película eficaz.	1. Compruebe que no haya fugas en todas las juntas, uniones esmeriladas y tubos. Vuelva a engrasar las juntas si es necesario. Realice una prueba de estanqueidad del sistema. 2. Aumente la temperatura del baño, respetando la regla Delta-20 y los límites de seguridad del disolvente. 3. Verifique que el enfriador está ajustado a la temperatura baja correcta y que el refrigerante circula libremente. 4. Aumente la velocidad de rotación para mejorar la superficie.
Bultos o espuma en la muestra	1. El vacío se aplicó demasiado rápido o es demasiado profundo (la presión es demasiado baja). 2. El matraz de evaporación está sobrellenado (más del 50% lleno). 3. La temperatura del baño de calentamiento es demasiado alta para el nivel de vacío. 4. La velocidad de rotación es demasiado alta, lo que provoca una agitación excesiva.	1. Ventile el sistema y vuelva a aplicar el vacío lenta y gradualmente. Aumente ligeramente la presión del sistema para encontrar un punto de ebullición más suave. 2. Detenga el proceso y reduzca el volumen de muestra en el matraz. 3. Baje la temperatura del baño. 4. Disminuya la velocidad de rotación, especialmente en el caso de soluciones viscosas o jabonosas.
Vacío deficiente / No se alcanza la presión objetivo	1. Una fuga en una junta, sello o llave de paso. 2. Tubería de vacío dañada o agrietada. 3. La bomba de vacío requiere mantenimiento (por ejemplo, cambio de aceite para una bomba rotativa de paletas, comprobación de la membrana para una bomba de diafragma). 4. La válvula de drenaje del matraz receptor (si existe) no está completamente cerrada.	1. Inspeccione sistemáticamente y vuelva a engrasar todas las juntas. Asegúrese de que la llave de paso esté completamente cerrada y selle correctamente. 2. Inspeccione toda la longitud de la manguera de vacío en busca de grietas o agujeros y sustitúyala si es necesario. 3. Realice el mantenimiento de la bomba de vacío siguiendo las instrucciones del fabricante. 4. Compruebe y asegure todas las válvulas del aparato.
El matraz de evaporación no gira	1. El motor no está encendido o la velocidad está ajustada a cero. 2. La correa de transmisión entre el motor y el mecanismo de rotación está suelta, rota o se ha salido. 3. Una obstrucción mecánica está impidiendo la rotación. 4. Fallo del motor.	1. Compruebe el panel de control y asegúrese de que el motor está encendido y la velocidad está ajustada correctamente. 2. Apague la unidad e inspeccione la correa de transmisión. Ajústela, vuelva a colocarla o sustitúyala según sea necesario. 3. Asegúrese de que el matraz no toca las paredes del baño ni ninguna otra parte del aparato. 4. Si el motor zumba pero no gira, puede requerir un servicio profesional o su sustitución.
Acumulación de disolvente en la trampa de frío / bomba de vacío	1. El condensador está siendo sobrecargado por una tasa de evaporación muy alta. 2. El refrigerante no está suficientemente frío o el caudal es insuficiente para condensar todo el vapor. 3. Trabaja con un disolvente de punto de ebullición muy bajo que es difícil de condensar.	1. Reduzca la velocidad de evaporación bajando la temperatura del baño o aumentando la presión del sistema. 2. 2. Baje la temperatura del refrigerador o aumente el caudal de refrigerante. Asegúrese de que no haya dobleces en la tubería. 3. Utilice un enfriador más potente o añada un condensador secundario (trampa de hielo seco/acetona) entre el rotovap y la bomba.
Lectura de vacío inestable	1. La fluctuación es normal con un sistema de control manual de dos puntos (válvula de encendido/apagado). 2. El propio vacuómetro está defectuoso o necesita calibración. 3. Se está produciendo condensación en el interior de los conductos de vacío o del vacuómetro.	1. Si utiliza un regulador sencillo, es de esperar cierta fluctuación de la presión. Asegúrese de que la histéresis está ajustada adecuadamente (no demasiado estrecha). 2. Pruebe el manómetro con una fuente conocida o hágalo calibrar. 3. Desconecte y seque los conductos de vacío y el sensor.

La evaporación rotativa en su contexto: Comparaciones con otras técnicas

El evaporador rotativo es una herramienta poderosa, pero no es el único método para separar sustancias en un laboratorio. Comprender sus ventajas específicas y sus casos de uso ideales resulta más claro al compararlo con otras dos técnicas comunes: la destilación simple y la liofilización (liofilización). La elección entre estos métodos es un ejemplo clásico de selección de procesos, dictada por las propiedades tanto de la sustancia que se desea conservar (el soluto) como del líquido que se desea eliminar (el disolvente).

La decisión suele depender de la respuesta a dos preguntas críticas:

1. ¿Es el soluto lo suficientemente estable térmicamente como para soportar altas temperaturas?
2. ¿El disolvente es agua o un líquido orgánico volátil?

Evaporador rotativo frente a destilación simple

• Principio: Ambas son formas de destilación, un proceso que separa líquidos basándose en las diferencias de sus puntos de ebullición. Sin embargo, sus métodos difieren fundamentalmente. La destilación simple consiste en calentar una mezcla líquida hasta su punto de ebullición atmosférico, recoger el vapor y condensarlo de nuevo en un líquido. Un evaporador rotativo es una forma de destilación al vacío, que utiliza una presión reducida para lograr el mismo cambio de fase a una temperatura mucho más baja.
• Ventaja clave del evaporador rotativo: La principal ventaja es su funcionamiento suave y a baja temperatura. Esto lo hace ideal para trabajar con compuestos sensibles al calor que se descompondrían o degradarían a las altas temperaturas necesarias para la destilación simple. Además, la rotación aumenta la superficie, lo que hace que el proceso sea significativamente más rápido y eficaz. También evita el sobrecalentamiento localizado y la carbonización que pueden producirse en un matraz de destilación estático.
• Cuándo utilizar la destilación simple: La destilación simple es una opción adecuada cuando los compuestos que se van a separar son térmicamente estables y tienen puntos de ebullición significativamente diferentes (por ejemplo, separar la sal del agua). También es una configuración más sencilla y menos costosa, lo que la hace práctica para aplicaciones en las que la velocidad y la manipulación cuidadosa de materiales delicados no son preocupaciones primordiales.

Evaporador rotativo frente a liofilización (liofilización)

• Principio: Estos dos métodos funcionan según principios físicos totalmente diferentes. La evaporación rotativa es una transición de fase de líquido a gas (evaporación). La liofilización, o liofilización, es una transición de fase de sólido a gas (sublimación). En la liofilización, la muestra se congela primero hasta solidificarse. A continuación, se aplica un vacío profundo, lo que provoca que el disolvente congelado (hielo) se convierta directamente en vapor sin pasar por la fase líquida.
• Tipo de disolvente: Esta es la distinción más crítica. Los evaporadores rotativos están diseñados para la eliminación eficaz de disolventes orgánicos volátiles como el etanol, la acetona, el metanol y el diclorometano. Los liofilizadores, por el contrario, están diseñados casi exclusivamente para la eliminación de agua.
• ¿Por qué la diferencia? Las temperaturas de funcionamiento son clave. Los liofilizadores suelen funcionar con temperaturas del condensador en torno a -40 °C a -50 °C. Esto es lo suficientemente frío como para atrapar eficazmente el vapor de agua sublimado, pero no es ni de lejos lo suficientemente frío como para congelar los disolventes orgánicos comunes. El etanol, por ejemplo, tiene un punto de congelación de -114 °C y permanecería líquido, sería aspirado por la bomba de vacío y podría dañar el sistema de liofilización.
• Cuándo utilizar la liofilización: La liofilización es el método de referencia para eliminar el agua de muestras biológicas extremadamente sensibles, como proteínas, productos farmacéuticos, microbios o tejidos. El proceso se produce a temperaturas muy bajas, preservando la estructura y la actividad biológica de la muestra. Se utiliza cuando incluso el calor moderado y controlado de un evaporador rotativo podría resultar perjudicial.

Esta comparación crea un marco claro para la toma de decisiones. Si su muestra es sensible al calor, la destilación simple queda descartada. La elección depende entonces del disolvente: si se trata de un líquido orgánico, el evaporador rotativo es la herramienta correcta. Si el disolvente es agua, el liofilizador es la opción superior. No existe un único “mejor” método de separación; sólo existe el método más apropiado para un sistema químico determinado.

Conclusión: El valor perdurable de la evaporación rotativa

El evaporador rotativo es un testimonio de ingeniería elegante, que combina principios físicos fundamentales en un dispositivo que es a la vez potente, eficaz y suave. Su capacidad para eliminar rápidamente disolventes volátiles preservando al mismo tiempo la integridad de muestras delicadas y sensibles al calor ha cimentado su estatus como herramienta esencial e indispensable en casi todos los laboratorios científicos modernos.

Mediante la aplicación sinérgica de presión reducida, calor controlado y mejora de la superficie de rotación, el rotovap resuelve un reto fundamental en química: cómo separar componentes sin destruirlos. Esta capacidad ha tenido un profundo impacto, permitiendo avances en campos que van desde la síntesis de fármacos que salvan vidas y el aislamiento de productos naturales novedosos hasta el análisis de toxinas medioambientales. Su reciente adopción en los mundos de la gastronomía molecular y la mixología de alta gama subraya aún más su notable versatilidad, demostrando que los principios de la separación molecular precisa son universales.

Desde el laboratorio de enseñanza universitaria hasta la planta piloto industrial, el rotavapor sigue siendo el patrón oro de la evaporación de disolventes. Su dominio representa una habilidad clave para cualquier científico o técnico, y su uso continuado en la investigación de vanguardia y en las industrias creativas garantiza su valor perdurable durante las próximas décadas.

Si está listo para encontrar el evaporador rotativo adecuado para su laboratorio, consulte nuestra gama completa de productos: Evaporador rotativo.

El mantenimiento de esta guía corre a cargo del equipo técnico principal de HINOTEK, compuesto por ingenieros superiores y científicos de aplicaciones con más de dos décadas de experiencia práctica en campos como la microscopía, la centrifugación y la espectrofotometría. Nos comprometemos a garantizar que cada dato de esta guía -desde los principios de los instrumentos y las especificaciones técnicas hasta los consejos para la adquisición de equipos de laboratorio- mantenga el máximo nivel de precisión y actualidad.
Este contenido se revisa y actualiza periódicamente para reflejar los últimos estándares de la industria y los avances tecnológicos. Valoramos los comentarios de la comunidad científica mundial. Si tiene alguna pregunta o sugerencia, o desea comentar algún detalle técnico, no dude en ponerse en contacto con nuestro equipo de expertos en [email protected].
