¿Cómo funciona una bomba de vacío de membrana? Principios, aplicaciones y opiniones de expertos

Introducción: El caballo de batalla invisible del laboratorio moderno

En el ecosistema de un laboratorio científico moderno, ciertos instrumentos operan en el centro de atención, mientras que otros forman la infraestructura crítica, a menudo invisible, que hace posible una investigación revolucionaria. La bomba de vacío de membrana de laboratorio entra de lleno en esta última categoría. Es el caballo de batalla silencioso, la piedra angular de innumerables procedimientos que exigen un entorno de vacío limpio, fiable y sin aceite. Desde la química analítica hasta el desarrollo farmacéutico, la capacidad de reducir la presión sin introducir contaminantes no es un lujo: es un requisito previo para la integridad de los datos y el éxito experimental.

El principal valor de una bomba de diafragma reside en su elegante diseño, que evita de forma inherente la contaminación de las muestras, una preocupación primordial en cualquier trabajo científico delicado. A diferencia de las bombas de paletas rotativas selladas con aceite, no introducen vapores de hidrocarburos en la corriente de vacío. A diferencia de los aspiradores de agua, no consumen grandes cantidades de agua ni contaminan las aguas residuales con vapores químicos. Este compromiso con un funcionamiento limpio, combinado con su reputación de fiabilidad y bajo mantenimiento, ha cimentado su papel indispensable en el laboratorio.

La adopción de esta tecnología está impulsada por algo más que una simple preferencia técnica; es una respuesta directa a la evolución de las prioridades del laboratorio moderno. A medida que las instituciones ponen mayor énfasis en la sostenibilidad operativa, la responsabilidad medioambiental y el cumplimiento de la normativa, las ventajas fundamentales de la bomba de diafragma se convierten en activos estratégicos. Resuelve simultáneamente dos importantes problemas medioambientales: la eliminación de los residuos de aceite contaminado asociados a las bombas tradicionales y el cese del consumo derrochador de agua y la contaminación que provocan los aspiradores de chorro de agua. En consecuencia, elegir una bomba de diafragma es a menudo una decisión estratégica a favor de una ciencia más ecológica, eficiente y reproducible.

Esta guía constituye un recurso exhaustivo y experto para científicos, directores de laboratorio y distribuidores de equipos. Deconstruiremos la bomba de vacío de membrana desde sus primeros principios hasta su aplicación práctica, explorando su mecánica fundamental, su anatomía detallada, la ciencia de los materiales que rige su rendimiento, su papel en aplicaciones críticas de laboratorio y una guía completa de selección, funcionamiento y mantenimiento.

El principio básico: cómo crea vacío una bomba de diafragma

En su esencia, la bomba de diafragma funciona según el principio del desplazamiento positivo. Esto significa que funciona atrapando un volumen específico de gas dentro de una cámara, comprimiéndolo mecánicamente y expulsándolo después del sistema. El concepto es análogo a la acción de una jeringa médica: al tirar del émbolo hacia atrás aumenta el volumen interno para aspirar fluido, y al empujar el émbolo hacia delante disminuye el volumen para expulsarlo.

En una bomba de diafragma, esta acción se consigue mediante el movimiento continuo y alternativo de un diafragma flexible, creando un ciclo de succión y descarga que elimina sistemáticamente las moléculas de gas de un sistema conectado, generando así un vacío.

Un solo ciclo de bombeo puede descomponerse en dos carreras distintas:

La carrera de succión (admisión)

El ciclo comienza cuando el mecanismo de accionamiento aleja la membrana flexible del cabezal de la bomba, haciendo que se flexione hacia abajo o hacia fuera. Este movimiento aumenta el volumen de la cámara de bombeo sellada. De acuerdo con las leyes fundamentales de los gases, esta expansión del volumen conduce a una disminución correspondiente de la presión dentro de la cámara, creando un vacío parcial en relación con la presión en la línea de entrada. Este diferencial de presión es la fuerza motriz de la carrera de succión. La menor presión dentro de la cámara asegura que la válvula de salida permanezca firmemente sellada por la mayor presión en la línea de escape, al tiempo que fuerza la apertura de la válvula de entrada. El gas de la aplicación de laboratorio (por ejemplo, un evaporador rotativo o un matraz de filtración) se introduce entonces en la cámara de expansión hasta que el diafragma alcanza el final de su carrera.

Este proceso también está respaldado por el principio de Bernoulli, que postula que el aumento de la velocidad del gas que entra en la bomba se corresponde con una disminución de su presión, lo que facilita aún más la aspiración.

La carrera de descarga (escape)

Una vez completada la carrera de aspiración, el mecanismo de accionamiento invierte su dirección, empujando el diafragma hacia la cabeza de la bomba (hacia arriba o hacia dentro). Esta acción reduce sistemáticamente el volumen de la cámara de bombeo, comprimiendo el gas que quedó atrapado en su interior durante la carrera anterior.

La compresión hace que la presión en el interior de la cámara aumente considerablemente, superando rápidamente la presión en los conductos de entrada y salida. Esta elevada presión interna fuerza el cierre brusco de la válvula de entrada, impidiendo cualquier reflujo hacia la aplicación, y empuja simultáneamente la apertura de la válvula de salida. El paquete de gas comprimido es entonces expulsado con fuerza a través del orificio de salida y por el tubo de escape de la bomba.

El diafragma se desplaza hasta la parte superior de su carrera, completando el ciclo, que se repite inmediatamente para aspirar el siguiente volumen de gas.

La propia naturaleza de este mecanismo alternativo de desplazamiento positivo significa que el flujo de gas es intrínsecamente pulsante en lugar de continuo. Esta característica es una consecuencia directa de las carreras discretas de succión y descarga y tiene implicaciones significativas para ciertas aplicaciones sensibles que pueden requerir un vacío perfectamente suave. Este rasgo fundamental del rendimiento ha impulsado innovaciones de ingeniería clave, como el desarrollo de bombas multicabezal en las que dos o más cabezales de bomba funcionan desfasados para suavizar el flujo global, y el uso de amortiguadores de pulsaciones externos para absorber las fluctuaciones de presión en la salida.

La sala de máquinas: Deconstruyendo el sistema de propulsión mecánica

La elegante simplicidad del ciclo de bombeo está impulsada por un sistema de accionamiento mecánico robusto y diseñado con precisión. En la mayoría de las bombas de diafragma de laboratorio modernas, este sistema se encarga de una conversión crítica: transformar el movimiento suave y giratorio de un motor eléctrico en el movimiento lineal de vaivén (alternativo) necesario para flexionar el diafragma. Esto se consigue normalmente mediante un conjunto tipo cigüeñal.

El proceso comienza con un motor eléctrico, que convierte la energía eléctrica en fuerza mecánica de rotación. Esta rotación se transfiere a un cigüeñal, que cuenta con un componente desplazado conocido como excéntrica. La excéntrica es un elemento circular cuyo eje de rotación está deliberadamente descentrado del eje del árbol de transmisión principal. A medida que el árbol de transmisión gira, la excéntrica sigue una trayectoria circular que crea una oscilación controlada.

Este movimiento oscilante se transfiere al diafragma a través de una biela (a veces llamada vástago). Un extremo de la biela se fija a la excéntrica, mientras que el otro se sujeta firmemente al centro del conjunto del diafragma. A medida que la excéntrica gira, empuja y tira de la biela, traduciendo su movimiento circular en el movimiento lineal preciso de arriba abajo o de dentro a fuera que impulsa el diafragma a través de sus carreras de succión y descarga.

La distancia que recorre el diafragma en una carrera viene determinada por la cantidad de excentricidad, es decir,el grado en que la excéntrica está desplazada del centro. En los modelos de bomba avanzados, esta excentricidad puede ajustarse, proporcionando un medio mecánico directo para controlar la longitud de la carrera y, por tanto, el caudal de la bomba.

Aunque los modelos accionados eléctricamente dominan el espacio del laboratorio, es útil conocer una alternativa: la bomba de doble diafragma accionada por aire (AODD). Este diseño utiliza aire comprimido como fuente de energía. Una válvula de aire central, a menudo llamada válvula de lanzadera, dirige el aire comprimido a la parte posterior de un diafragma, empujándolo hacia delante para una carrera de descarga. Este movimiento tira simultáneamente de un segundo diafragma interconectado hacia dentro para una carrera de succión en el lado opuesto de la bomba. A continuación, la válvula se desplaza, invirtiendo el flujo de aire e iniciando las carreras opuestas. Aunque es más común en entornos industriales, el principio AODD pone de relieve la versatilidad del mecanismo de bombeo de diafragma.

Un aspecto crucial de todo este diseño es que el sistema de accionamiento mecánico -el motor, el cigüeñal, la excéntrica, la biela y cualquier lubricante necesario- está física y herméticamente separado de la cámara de bombeo por el propio diafragma. Esta única y fundamental elección de diseño es la causa fundamental de las dos ventajas más apreciadas de la bomba de diafragma. En primer lugar, garantiza un funcionamiento completamente exento de aceite, ya que ningún lubricante procedente del tren motriz puede entrar en la corriente de vacío y contaminar la muestra. En segundo lugar, protege los sensibles componentes mecánicos del ataque de cualquier gas corrosivo o agresivo que manipule la bomba, lo que garantiza su durabilidad a largo plazo. Esta elegante separación es el eje de la propuesta de valor de la bomba de diafragma en el laboratorio científico moderno.

Anatomía de una bomba de diafragma de laboratorio: Un desglose componente por componente

Para comprender el funcionamiento de una bomba de diafragma es necesario examinar más detenidamente sus componentes. Cada componente está diseñado para desempeñar una función específica, y juntos forman un sistema altamente fiable y eficaz para generar un vacío limpio.

• El diafragma: Es el corazón de la bomba. Se trata de una membrana flexible y circular, normalmente moldeada a partir de un elastómero o fluoropolímero de alto rendimiento. El diafragma cumple dos funciones críticas simultáneamente. Su papel principal es flexionarse hacia delante y hacia atrás, creando los cambios de volumen dentro de la cámara de bombeo que impulsan los ciclos de succión y descarga. Su función secundaria, igualmente vital, es actuar como cierre hermético, aislando completamente las partes húmedas de la bomba (la cámara de bombeo) del mecanismo de accionamiento mecánico.
• La cabeza de la bomba y la cámara de bombeo: El cabezal de la bomba es la carcasa que, junto con el diafragma, forma la cámara de bombeo hermética. La geometría interna de esta cámara es fundamental para el rendimiento; a menudo se diseña con forma de “cúpula” cóncava para maximizar la eficacia, mejorar el cebado y ayudar a la bomba a alcanzar niveles de vacío más profundos. El material del cabezal de la bomba es un factor clave en la resistencia química, con opciones comunes que incluyen PTFE sólido, acero inoxidable o resinas químicamente resistentes.
• El sistema de válvulas: Este sistema actúa como portero, dirigiendo el flujo de gas a través de la bomba en una sola dirección. Consta de dos juegos de válvulas de retención unidireccionales (o antirretorno) para cada cámara de bombeo.
  • Válvulas de entrada y salida: Suelen ser válvulas sencillas activadas por presión. Los diseños habituales incluyen válvulas de clapeta flexible o de láminas, que son finas tiras de material que se doblan para abrirse, o válvulas de bola, en las que una esfera se levanta de su asiento para permitir el flujo. Durante la carrera de succión, la baja presión de la cámara abre la válvula de entrada mientras que la válvula de salida se mantiene cerrada. Durante la carrera de descarga, la alta presión en la cámara abre la válvula de salida mientras que la válvula de entrada es forzada a cerrarse.
  • Asientos de las válvulas: Cada válvula tiene su asiento correspondiente, que es la superficie mecanizada con precisión contra la que la clapeta o la bola sellan para evitar el reflujo. Un sellado perfecto entre la válvula y su asiento es fundamental para que la bomba genere presión y cree un vacío de forma eficaz.
• El conjunto del tren motriz: Alojado dentro del cuerpo principal o cárter de la bomba, este conjunto incluye el motor eléctrico, el cigüeñal, la excéntrica y la biela. Estos componentes trabajan conjuntamente para convertir la rotación del motor en el movimiento lineal del diafragma. En muchos diseños, estas piezas mecánicas se lubrican mediante un baño de aceite que está completamente separado del medio bombeado.
• Colectores: Los colectores de entrada (aspiración) y salida (descarga) son los componentes externos que proporcionan los puertos de conexión para los tubos del sistema. Se atornillan a los cabezales de la bomba y a menudo alojan los conjuntos de válvulas, creando la vía de flujo para que el gas entre y salga de la bomba.

Una limitación clave inherente a este diseño mecánico es la existencia de “espacio muerto” o “volumen muerto”. En el punto álgido de la carrera de descarga -lo que se conoce como punto muerto superior- queda inevitablemente en la cámara de bombeo un pequeño volumen residual de gas que no puede expulsarse por completo. Durante la carrera de succión subsiguiente, este gas atrapado y comprimido vuelve a expandirse, ocupando una parte de la cámara y reduciendo el volumen efectivo disponible para la aspiración de nuevo gas. Este fenómeno disminuye el rendimiento volumétrico de la bomba, un efecto que se acentúa a medida que desciende la presión de entrada. El vacío final que puede alcanzar una sola etapa de la bomba está limitado fundamentalmente por su relación de compresión, que es la relación entre el volumen máximo de la cámara y este espacio muerto.

Esta limitación física es la razón directa del desarrollo de las bombas multietapa. Conectando dos, tres o incluso cuatro cabezales de bombeo en serie, el sistema puede alcanzar niveles de vacío progresivamente más profundos. La primera etapa comprime el gas y no lo expulsa a la atmósfera, sino a la entrada de la segunda etapa. Esto reduce la contrapresión contra la que debe trabajar la primera etapa, permitiéndole alcanzar un vacío más profundo del que podría alcanzar por sí sola. Este efecto en cascada continúa a través de las etapas, lo que permite a las bombas de diafragma multietapa alcanzar las bajas presiones de milibar necesarias para las exigentes aplicaciones de laboratorio.

Los materiales importan: Ingeniería para la resistencia química y la durabilidad

Aunque el diseño mecánico de una bomba de diafragma es elegante, su fiabilidad a largo plazo y su idoneidad para una tarea determinada vienen determinadas en última instancia por los materiales con los que están construidos sus componentes húmedos. En un entorno de laboratorio, donde la exposición a una amplia gama de disolventes agresivos, ácidos y bases es rutinaria, la compatibilidad química es el factor más crítico en la selección de la bomba. Elegir el material incorrecto puede provocar una rápida degradación del diafragma o de las válvulas, con el consiguiente fallo de la bomba, costosos tiempos de inactividad y riesgos potenciales para la seguridad.

Una inmersión profunda en los materiales del diafragma

El diafragma es el componente más dinámico y suele ser el más vulnerable a los ataques químicos. Su material debe ofrecer un equilibrio entre inercia química y resistencia mecánica (vida de flexión).

• PTFE (Politetrafluoroetileno): Ampliamente conocido por el nombre comercial Teflon®, el PTFE es el patrón oro de la resistencia química en bombas de laboratorio. Es prácticamente inerte a casi todos los productos químicos habituales en el laboratorio, lo que lo convierte en la elección por defecto para aplicaciones agresivas. Sin embargo, no todo el PTFE se crea igual. Su rendimiento está muy influenciado por su grado y proceso de fabricación:
  • Grados: El PTFE se presenta en un grado convencional (homopolímero) y en un grado superior modificado (copolímero), que ofrece una mayor vida de flexión y una menor porosidad.
  • Fabricación: El proceso utilizado para formar las láminas de PTFE afecta drásticamente al rendimiento. El PTFE desnudo es el más básico y ofrece la menor vida de flexión. El PTFE expandido se estira para crear un material muy resistente, ideal para aplicaciones de alta presión o abrasivas. El PTFE calandrado, fabricado normalmente a partir del grado modificado, se enrolla bajo presión para crear el material con la mayor vida de flexión y el menor contenido en huecos, lo que lo convierte en la opción de primera calidad para aplicaciones críticas que requieren la mejor estanqueidad y longevidad.
• FFKM (perfluoroelastómero): Los materiales como Kalrez® representan la cumbre de la tecnología de elastómeros. El FFKM combina la resistencia química casi universal del PTFE con la flexibilidad y la fuerza de estanquidad del caucho. Esto lo convierte en un material ideal, aunque de primera calidad, para diafragmas y juntas de válvulas en las aplicaciones más exigentes con productos químicos agresivos y altas temperaturas.
• FKM (Fluoroelastómero): Comúnmente conocido como Viton®, el FKM ofrece una excelente resistencia a las altas temperaturas, aceites, combustibles y muchos productos químicos corrosivos. Es una elección robusta para muchas aplicaciones pero carece de la compatibilidad universal del PTFE y el FFKM, mostrando debilidad a las cetonas y los ésteres.
• EPDM (monómero de etileno propileno dieno), neopreno y Buna-N (nitrilo): Estos compuestos de caucho son opciones excelentes y rentables para aplicaciones menos agresivas. El EPDM es adecuado para soluciones acuosas, ácidos diluidos y bases. El Buna-N destaca con aceites y disolventes derivados del petróleo. El neopreno es una buena opción de uso general para medios no agresivos.

Un reto fundamental en el diseño de bombas es el equilibrio entre la inercia química de un material y sus propiedades mecánicas. El PTFE, aunque excepcionalmente resistente, es un plástico relativamente rígido con una elasticidad limitada y escasa resistencia a la abrasión por sí solo. Por el contrario, los elastómeros como el EPDM ofrecen una flexibilidad fantástica pero tienen una gama mucho más estrecha de compatibilidad química.

Este conflicto da lugar a una sofisticada solución de ingeniería: el diafragma compuesto o “respaldado“. En este diseño, una capa fina y químicamente inerte de PTFE se enfrenta al medio bombeado, al tiempo que está unida a un respaldo elastomérico más grueso y flexible (como EPDM o Santoprene®). Esta construcción combina inteligentemente lo mejor de ambos mundos: el PTFE proporciona el escudo químico y el elastómero la resistencia mecánica y la flexibilidad necesarias para millones de ciclos de bombeo.

Materiales del cabezal de la bomba y de las piezas húmedas

Más allá del diafragma, todos los demás componentes que entran en contacto con la corriente de gas de proceso -el cabezal de la bomba, las válvulas y los colectores- también deben ser químicamente compatibles. Las opciones comunes de materiales incluyen:

• Cabezales sólidos de PTFE o revestidos de PTFE: Ofrecen el mayor nivel de resistencia química, aptos para las aplicaciones más agresivas.
• Aluminio revestido: Un enfoque rentable en el que el cabezal de la bomba de aluminio se recubre con una capa protectora de PTFE u otro fluoropolímero para mejorar su resistencia.
• Acero inoxidable: Proporciona una buena resistencia química general, en particular contra los disolventes, y ofrece una gran integridad estructural.
• Polipropileno (PP) y PVDF (Kynar®): Estos plásticos robustos ofrecen una amplia resistencia química y son opciones excelentes para muchas aplicaciones de transferencia química.

Bombas de diafragma en acción: Una guía de las principales aplicaciones de laboratorio

Los principios teóricos y la ciencia de los materiales de las bombas de diafragma se traducen en ventajas tangibles en un amplio espectro de procedimientos esenciales de laboratorio. Su capacidad para proporcionar un vacío limpio y químicamente resistente las hace indispensables para aplicaciones en las que la pureza de la muestra y el control del proceso son primordiales.

Evaporación rotativa (Rotovaps)

La evaporación rotativa es una técnica fundamental para la eliminación suave de disolventes. El proceso se basa en la reducción de la presión dentro del sistema para bajar el punto de ebullición del disolvente, lo que permite una evaporación rápida a una temperatura más baja. Una bomba de membrana es la fuente de vacío ideal para esta aplicación.

• Requisitos de vacío: La bomba debe ser capaz de alcanzar un nivel de vacío inferior a la presión de vapor del disolvente a la temperatura de funcionamiento deseada. Para los disolventes comunes de bajo punto de ebullición (por ejemplo, etanol, hexano), suele ser suficiente una bomba de dos etapas con un vacío final de unos 7-12 mbar. Para disolventes de alto punto de ebullición como DMF o DMSO, se requiere un vacío más profundo, que a menudo necesita una bomba de tres o cuatro etapas capaz de alcanzar 1,5-2 mbar o menos.
• Consideraciones clave: La resistencia química no es negociable, ya que la bomba estará expuesta continuamente a los vapores de los disolventes. Los modelos con cabezales y diafragmas de PTFE son esenciales. El control del vacío también es muy recomendable para evitar el “bumping” -la ebullición violenta de la muestra- que puede provocar la pérdida de la misma.

Filtración al vacío y extracción en fase sólida (SPE)

Tanto en la filtración al vacío como en la SPE, se aplica un vacío a un matraz sellado para crear un diferencial de presión a través de una membrana filtrante o un lecho sorbente empaquetado. Este diferencial acelera el paso de la fase líquida, acelerando significativamente el proceso de separación.

• Requisito de vacío: Estas aplicaciones no requieren un vacío profundo. Un vacío modesto y controlado de unos 100 mbar suele ser ideal, ya que proporciona el 90% de la presión atmosférica como fuerza motriz. Aplicar un vacío demasiado profundo proporciona rendimientos decrecientes en velocidad y puede ser perjudicial, ya que puede provocar la ebullición de disolventes volátiles en el filtrado o dañar muestras biológicas delicadas.
• Consideraciones clave: Se necesita una bomba con un caudal suficiente para evacuar rápidamente el matraz de filtración, especialmente en el caso de volúmenes mayores o de colectores SPE de varios pocillos. Aunque no es necesario un vacío profundo, un regulador manual o un simple regulador pueden ser útiles para mantener un flujo suave y constante, que es crucial para obtener resultados reproducibles en SPE.Es muy recomendable un recipiente colector de entrada para proteger la bomba de la aspiración accidental de gotas de líquido.

Hornos de vacío y secado de geles

Los hornos de vacío se utilizan para secar suavemente muestras sensibles a temperaturas reducidas, mientras que los secadores de geles utilizan una combinación de calor y vacío para eliminar la humedad de los geles de electroforesis para su análisis o almacenamiento.

• Requisitos de vacío: Estas aplicaciones requieren un vacío estable y continuo para facilitar un secado eficaz. Para la mayor parte del secado de geles, es adecuada una bomba de dos etapas que alcance aproximadamente 7 mbar. La clave es la constancia; las fluctuaciones del vacío pueden hacer que los geles se agrieten y se rompan.
• Consideraciones clave: Los procesos de secado generan una gran carga de vapor de agua y potencialmente otros vapores de disolventes. La bomba debe tener una alta tolerancia al vapor y un caudal suficiente para manejar esta carga sin verse desbordada. Debido a los productos químicos agresivos que se utilizan a veces en la preparación de geles (por ejemplo, ácidos), es necesaria una bomba para productos químicos.

Seleccionar la bomba adecuada implica algo más que ajustar una única especificación de vacío final a una aplicación. Requiere comprender toda la curva de rendimiento de la bomba: larelación entre su caudal (velocidad de bombeo) y el nivel de vacío que mantiene. El caudal nominal se mide a presión atmosférica; a medida que la bomba trabaja para crear un vacío más profundo, su caudal efectivo disminuye. Una bomba subdimensionada puede tener dificultades para alcanzar el vacío objetivo en un tiempo razonable, prolongando los experimentos.

A la inversa, una bomba significativamente sobredimensionada puede evacuar un sistema de forma demasiado agresiva, provocando golpes en un rotovacío o dañando filtros delicados. También representa un despilfarro de capital y energía. La elección óptima es una bomba cuyo rango de funcionamiento más eficiente en su curva de rendimiento se alinee con el vacío de trabajo requerido por la aplicación. Ésta es precisamente la razón por la que los controladores de vacío son tan valiosos: permiten al usuario hacer funcionar la bomba en el punto correcto de su curva, garantizando unos resultados eficaces, reproducibles y seguros.

La siguiente tabla resume los requisitos típicos de estas aplicaciones clave, proporcionando un punto de partida para la selección de la bomba.

Cómo elegir su fuente de vacío: Un análisis comparativo

Seleccionar la fuente de vacío adecuada es una decisión crítica que repercute en la reproducibilidad experimental, los costes operativos y la seguridad del laboratorio. Aunque las bombas de diafragma son un estándar moderno, es esencial comprender cómo se comparan con otras opciones habituales en el laboratorio: la bomba rotativa de paletas sellada con aceite y el aspirador de agua tradicional. Esta comparación revela una evolución en la filosofía del laboratorio, que pasa de centrarse exclusivamente en el precio de compra inicial a una evaluación más holística del coste total de propiedad, la fiabilidad del rendimiento y la responsabilidad medioambiental.

Bomba de diafragma frente a bomba rotativa de paletas

Esta es una comparación entre dos bombas mecánicas accionadas eléctricamente que funcionan con principios fundamentalmente diferentes.

• Rendimiento y campo de aplicación: La principal distinción radica en el nivel de vacío alcanzable. Las bombas rotativas de paletas son los caballos de batalla de las aplicaciones que requieren un vacío profundo, capaces de alcanzar presiones inferiores a 10-3 mbar. Esto las hace esenciales para procesos como la liofilización, la destilación molecular y como bombas de apoyo para sistemas de alto vacío como los espectrómetros de masas.Las bombas de diafragma, por el contrario, son maestras del rango de vacío “aproximado”, funcionando normalmente hasta aproximadamente 1 mbar. Esto las hace perfectamente adecuadas para la gran mayoría de aplicaciones de laboratorio de química y biología, como la evaporación rotativa, la filtración y el secado de geles.
• Contaminación y mantenimiento: Esta es la mayor ventaja de la bomba de diafragma. Su funcionamiento sin aceite garantiza que ningún vapor de hidrocarburo pueda retroceder de la bomba y contaminar una muestra o un proceso sensible. El mantenimiento es mínimo, limitándose normalmente a una inspección poco frecuente y a la sustitución de los diafragmas y las válvulas.Las bombas rotativas de paletas, por diseño, están selladas con aceite. Este aceite requiere un control regular y cambios sucios y costosos. Y lo que es más grave, los vapores de disolvente arrastrados al interior de la bomba pueden condensarse y contaminar el aceite, degradando el rendimiento de la bomba y exigiendo un mantenimiento aún más frecuente. Este riesgo de contaminación hace necesario el uso de costosas trampas frías aguas arriba de la bomba para protegerla.
• Resistencia química: Las bombas de diafragma resistentes a los productos químicos, con piezas húmedas fabricadas con materiales como el PTFE, están diseñadas específicamente para manejar un flujo continuo de vapores corrosivos y agresivos sin sufrir daños. Estos mismos vapores degradarían rápidamente el aceite y los componentes internos de una bomba de paletas rotativas estándar, provocando un fallo prematuro.
• Coste total de propiedad (TCO): Aunque una bomba de paletas rotativas estándar puede tener un precio de compra inicial más bajo que una bomba de diafragma para servicio químico comparable, su coste total de propiedad suele ser significativamente más alto si se tienen en cuenta los costes continuos del aceite de la bomba, las piezas de repuesto, el tiempo de inactividad por mantenimiento y las trampas frías de protección.

Bomba de diafragma frente a aspirador de agua

Esta comparación pone de relieve el paso de una tecnología heredada a una alternativa moderna y sostenible.

• Rendimiento y reproducibilidad: Las bombas de diafragma proporcionan un nivel de vacío estable, constante y controlable, lo que resulta esencial para obtener resultados científicos reproducibles. El rendimiento de un aspirador de agua es notoriamente inconsistente. Su vacío final está limitado por la presión de vapor del agua utilizada, y fluctúa salvajemente con los cambios en la presión del agua (debido a otros usuarios en el edificio) y la temperatura del agua (que varía estacionalmente). Esta variabilidad hace imposible un control preciso del proceso.
• Impacto medioambiental y seguridad: Las bombas de diafragma son una tecnología benigna para el medio ambiente. Los aspiradores de agua son profundamente derrochadores y contaminantes. Un solo aspirador puede consumir más de 50.000 galones de agua potable al año. Además, cualquier vapor químico volátil del experimento es arrastrado a la corriente de agua y vertido directamente al sistema de alcantarillado, contaminando las aguas residuales y violando las normativas medioambientales de muchas jurisdicciones. También existe un riesgo persistente de reflujo de agua en el experimento, arruinando las muestras.
• Rentabilidad: El coste inicial de un aspirador de agua es insignificante, a menudo inferior a 100 dólares. Sin embargo, su coste de propiedad a largo plazo es excepcionalmente alto. Si se tienen en cuenta los costes del agua desperdiciada, las tasas de alcantarillado y la posibilidad de multas reglamentarias o inundaciones del laboratorio, la inversión inicial en una bomba de diafragma suele recuperarse en menos de un año.

En última instancia, la elección de una fuente de vacío refleja las prioridades fundamentales de un laboratorio. La bomba de diafragma representa una inversión en precisión, fiabilidad y sostenibilidad. Es la elección superior para los laboratorios que valoran la integridad de los datos, la eficacia operativa y la gestión responsable de los recursos por encima de minimizar el gasto de capital inicial.

Guía práctica para poseer y utilizar una bomba de diafragma

La selección, instalación y mantenimiento adecuados son fundamentales para maximizar el rendimiento y la vida útil de una bomba de diafragma de laboratorio. Seguir un enfoque sistemático garantiza que la bomba no sólo cumpla los requisitos de la aplicación, sino que también proporcione años de servicio fiable y sin problemas.

Seleccionar la bomba adecuada: Una lista de comprobación en 4 pasos

Navegar por las especificaciones de varios modelos de bombas puede resultar desalentador. Esta lista de comprobación simplifica el proceso en cuatro pasos críticos.

1. Defina sus necesidades finales de vacío: El primer paso es identificar el nivel de vacío más profundo que requiere su aplicación más exigente. Para la gran mayoría de las filtraciones rutinarias de laboratorio de soluciones acuosas -como la filtración de fases móviles de HPLC, pruebas microbiológicas y análisis de partículas- el nivel de vacío requerido no necesita ser extremadamente alto.
   El rango de funcionamiento ideal es de -0,08 MPa a -0,095 MPa (presión manométrica). Este rango es suficiente para filtrar eficazmente la mayoría de las muestras acuosas, disolventes orgánicos y líquidos de viscosidad media. Pero para evaporar disolventes de alto punto de ebullición, puede ser necesario un vacío más bajo. Seleccione una bomba con una capacidad de vacío final ligeramente superior a la presión de trabajo requerida, ya que así se asegura de que pueda alcanzar y mantener ese nivel de forma eficaz sin funcionar constantemente al límite.
2. Calcule el caudal necesario (velocidad de bombeo): El caudal, medido normalmente en litros por minuto (L/min) o metros cúbicos por hora$(m3/h$), determina la rapidez con la que la bomba puede evacuar un volumen determinado. Tenga en cuenta el tamaño de los recipientes que va a evacuar (por ejemplo, matraz rotovap, cámara de horno de vacío) y el tiempo de bombeo deseado. Crucialmente, evalúe la curva de rendimiento de la bomba para asegurarse de que proporciona el caudal adecuado a su vacío de trabajo objetivo, no sólo su velocidad nominal máxima a presión atmosférica.
3. Verifique la compatibilidad química completa: Este paso no es negociable. Elabore una lista exhaustiva de todos los productos químicos, disolventes, ácidos y bases que se utilizarán en los procesos conectados a la bomba. Cruce meticulosamente esta lista con las tablas de compatibilidad química del fabricante para todas las piezas húmedas de la bomba, incluidos el diafragma, las válvulas, el cabezal de la bomba y las juntas. En caso de duda, elija una bomba con el mayor grado de resistencia química, como una con todas las piezas húmedas de PTFE.
4. Considere el escalonamiento y el control: Para requisitos de vacío inferiores a unos 10 mbar, será necesaria una bomba multietapa (de dos, tres o cuatro etapas). Para aplicaciones como la evaporación rotativa o la SPE, en las que una presión precisa es vital para evitar la pérdida de muestras y garantizar la reproducibilidad, es muy aconsejable invertir en un sistema de bomba con un controlador de vacío integrado.

A continuación encontrará las especificaciones de la bomba de vacío de diafragma HINOTEK:

Modelo	Velocidad de evacuación	Presión final de vacío	Presión
VP-10L	10 L/Min	≥0,075 Mpa	N/A
VP-20Pro20	L/Min	≥0,08 Mpa	N/A
GM-0.20	12 L/Min	≥0,075 Mpa 250 mbar	≥ 30Ps i
GM-0.33A	20 L/Min	≥0,08 Mpa 200 mbar	N/A
GM-0.5A	30 L/Min	≥0,08 Mpa 200 mbar	≥ 0 Ps i
GM-0.5B	30 L/Min	≥0,095 Mpa 50 mbar	N/A
GM-1.0A	60 L/Min	≥0,08 Mpa 200 mbar	≥ 30Ps i
GM-2	120 L/Min	≥0,08 Mpa 200 mbar	N/A

Si necesita una bomba de vacío de membrana resistente a los productos químicos, infórmenos al realizar su consulta.

Instalación y buenas prácticas

Una instalación adecuada es la base de un rendimiento fiable.

• • Tubos y conexiones: Utilice tubos de vacío que sean químicamente compatibles con sus procesos. El diámetro interior de la tubería debe coincidir con el tamaño de los puertos de entrada y salida de la bomba para evitar la restricción del flujo, que puede hacer que la bomba se muera de hambre y provocar cavitación. Utilice conexiones flexibles en lugar de tuberías rígidas para absorber las vibraciones.

• Protección de la bomba: Para evitar que los líquidos entren accidentalmente en la bomba, instale siempre un separador de entrada o un recipiente colector (a veces llamado trampa fría) entre la aplicación y la entrada de la bomba. Esto es especialmente crítico para la filtración y el secado de geles. Para aplicaciones con grandes cargas de disolvente, puede utilizarse un condensador de salida para capturar los vapores, protegiendo el aire del laboratorio y permitiendo la recuperación del disolvente.
• Colocación: Coloque la bomba sobre una superficie estable y nivelada en una zona bien ventilada para garantizar una refrigeración adecuada del motor.

Programa de mantenimiento rutinario

Las bombas de diafragma requieren poco mantenimiento, pero no cero. Un sencillo programa preventivo garantizará su longevidad.

• • Antes de cada uso: Inspeccione visualmente los tubos en busca de grietas y asegúrese de que todas las conexiones estén bien apretadas. Escuche cualquier ruido inusual durante el arranque.
  • Semanalmente/Mensualmente: Compruebe si hay signos de fugas externas o corrosión. En los modelos accionados por aire, inspeccione el filtro de aire y drene la humedad acumulada para garantizar un suministro de aire limpio y seco.

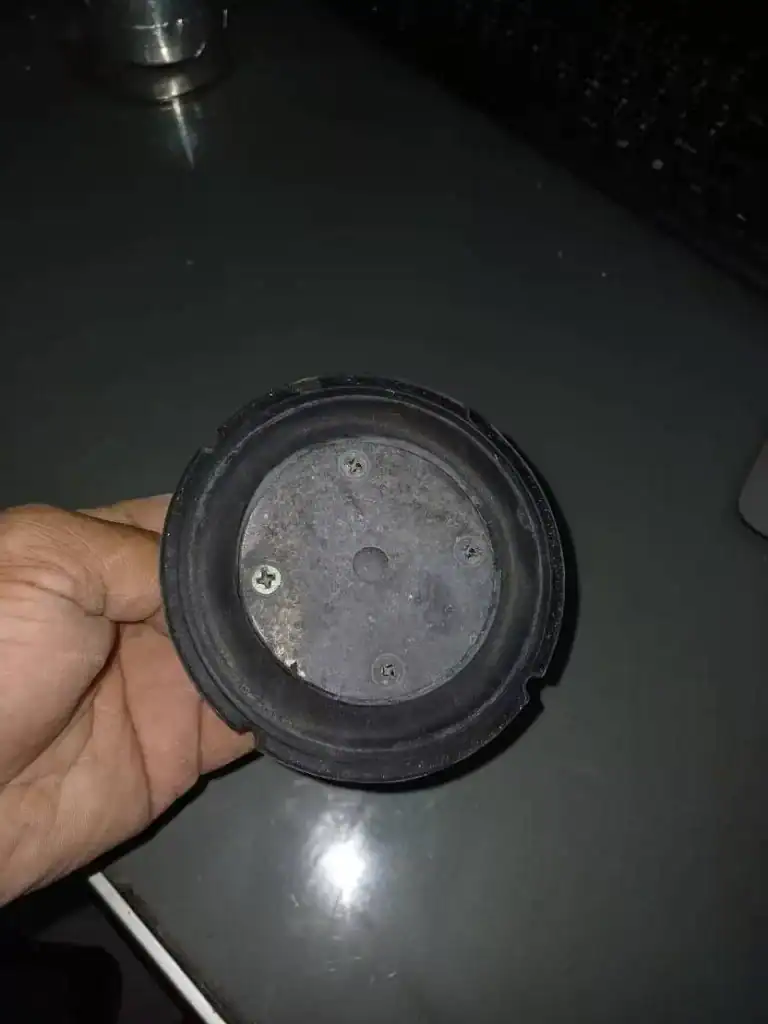

• Anualmente (o según las directrices del fabricante): Los diafragmas y las válvulas son las principales piezas de desgaste. Inspecciónelas para detectar cualquier signo de fatiga, agrietamiento, deformación o decoloración. Es la mejor práctica reemplazar los diafragmas y las válvulas como un juego completo utilizando un kit de servicio especificado por el fabricante para restaurar la bomba a sus especificaciones de rendimiento originales.

Solución de problemas comunes

La mayoría de los problemas de las bombas de diafragma son sencillos de diagnosticar y resolver.

Conclusión: La ventaja HINOTEK en la tecnología de vacío para laboratorios

La moderna bomba de vacío de membrana de laboratorio es un testimonio de ingeniería elegante: un dispositivo cuyo sencillo principio mecánico ofrece profundas ventajas. Es la solución definitiva para generar un vacío limpio y libre de contaminantes, un requisito innegociable para garantizar la integridad de las muestras sensibles y la validez de los datos experimentales. Su diseño proporciona una resistencia química inherente, lo que le permite manejar con fiabilidad los vapores agresivos habituales en la investigación científica. Esta robustez, combinada con sus mínimas necesidades de mantenimiento, la convierten en una herramienta fiable y rentable durante toda su vida útil operativa.

Elegir la bomba de vacío adecuada es más que una compra de equipo; es una inversión crítica en la calidad, eficacia y seguridad del trabajo de su laboratorio. Requiere una cuidadosa consideración de las necesidades de la aplicación, la compatibilidad de los materiales y el rendimiento a largo plazo.

En HINOTEK, comprendemos las rigurosas exigencias de la comunidad científica mundial. Nos comprometemos a ser algo más que un simple proveedor; somos su socio experto en el avance de la investigación. Nuestra cartera de bombas de vacío de diafragma está diseñada con los más altos estándares, utilizando materiales de primera calidad y fabricación de precisión para ofrecer el rendimiento y la durabilidad que su trabajo exige. Le proporcionamos las herramientas que le permiten centrarse en lo que más importa: el descubrimiento.

Le invitamos a explorar la gama HINOTEK de bombas de vacío de membrana para laboratorio o a ponerse en contacto con nuestro equipo de expertos técnicos para una consulta personalizada. Permítanos ayudarle a encontrar la solución de vacío perfecta para elevar su investigación.

El mantenimiento de esta guía corre a cargo del equipo técnico principal de HINOTEK, formado por ingenieros superiores y científicos de aplicaciones con más de dos décadas de experiencia práctica en campos como la microscopía, la centrifugación y la espectrofotometría. Nos comprometemos a garantizar que cada dato de esta guía -desde los principios de los instrumentos y las especificaciones técnicas hasta los consejos para la adquisición de equipos de laboratorio- mantenga el máximo nivel de precisión y actualidad.
Este contenido se revisa y actualiza periódicamente para reflejar los últimos estándares de la industria y los avances tecnológicos. Valoramos los comentarios de la comunidad científica mundial. Si tiene alguna pregunta o sugerencia, o desea comentar algún detalle técnico, no dude en ponerse en contacto con nuestro equipo de expertos en [email protected].
