Qué es un fotómetro de llama: Principios, aplicaciones y selección del instrumento

Una visión general del fotómetro de llama

Definición de la fotometría de llama: Una piedra angular de la Espectroscopia de Emisión Atómica

La fotometría de llama, más formalmente conocida como espectroscopia de emisión de llama (EEA), es una técnica analítica bien establecida dentro del campo más amplio de la espectroscopia de emisión atómica (EEA). Es un potente método utilizado en el análisis químico inorgánico para determinar la concentración de iones metálicos específicos dentro de una muestra líquida. La técnica es especialmente adecuada para el análisis de metales alcalinos (Grupo de la tabla periódica) y metales alcalinotérreos (Grupo 2), que se excitan fácilmente para emitir luz incluso a las temperaturas relativamente bajas de una llama. Entre los elementos más analizados se encuentran el sodio (Na), el potasio (K), el litio (Li), el calcio (Ca) y el bario (Ba).

El análisis proporciona información tanto cualitativa como cuantitativa. El color característico o la longitud de onda específica de la luz emitida por la llama identifica qué elemento está presente, mientras que la intensidad de esa luz es proporcional a la concentración del elemento en la muestra. Esta doble capacidad la convierte en una herramienta versátil para una amplia gama de aplicaciones científicas e industriales.

El principio básico: cómo los elementos crean luz en una llama

El principio fundamental de la fotometría de llama puede visualizarse con una sencilla analogía: arrojar a una hoguera paquetes que cambian de color disponibles en el mercado. Estos paquetes contienen diversas sales metálicas y, a medida que arden, la llama estalla en un despliegue de colores vibrantes: verde del cobre, rojo del estroncio y púrpura del potasio. Un fotómetro de llama opera sobre este mismo fenómeno básico pero lo cuantifica con gran precisión.

El proceso se desarrolla a través de una serie de pasos físicos distintos a nivel atómico :

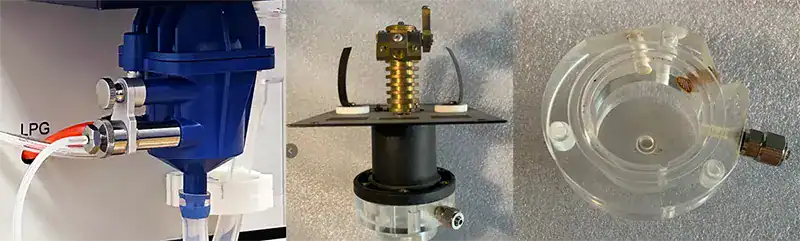

1. Aspiración y nebulización: Se aspira una muestra líquida a través de un tubo capilar fino hacia un nebulizador. Aquí, una corriente de gas a alta velocidad (el oxidante, normalmente aire) fluye sobre la punta del tubo, creando un diferencial de presión (el efecto Venturi) que transforma el líquido en una niebla o aerosol fino y uniforme.
2. Desolvatación y vaporización: Este aerosol se mezcla con un gas combustible y se lleva a la llama. El intenso calor de la llama evapora instantáneamente el disolvente (por ejemplo, el agua), dejando tras de sí partículas sólidas microscópicas de la sal metálica. A continuación, estas partículas sólidas se vaporizan y pasan a estado gaseoso.
3. Atomización: La energía térmica de la llama sigue actuando sobre las moléculas de sal gaseosa, rompiéndolas (disociándolas) en sus átomos neutros constituyentes en estado básico. Por ejemplo, una molécula gaseosa de cloruro de sodio (NaCl) se descompone en átomos separados de Na y Cl.
4. Excitación: Estos átomos libres en estado básico absorben energía térmica de la llama. Esta energía absorbida hace que sus electrones de valencia más externos salten de su orbital estable de baja energía (el estado básico) a un nivel de energía más alto e inestable (el estado excitado).
5. Emisión: El estado excitado es intrínsecamente inestable. Los electrones vuelven casi instantáneamente a su estado básico original para recuperar la estabilidad. Al hacerlo, liberan la energía previamente absorbida en forma de fotones, partículas de luz. La energía de cada fotón emitido corresponde precisamente a la diferencia de energía entre los estados excitado y terreno, que es una característica única y fija para cada elemento.

Esta luz emitida tiene una longitud de onda específica, que percibimos como color. Por ejemplo, los átomos de sodio emiten sistemáticamente luz a una longitud de onda primaria de 589 nm, produciendo una llama amarilla brillante característica. El potasio emite un color lila o violeta pálido a 766 nm. La intensidad de esta luz emitida -el número de fotones liberados por unidad de tiempo- es directamente proporcional al número de átomos de ese elemento presentes en la llama. Esta relación constituye la base del análisis cuantitativo.

La relación entre la intensidad de emisión (I) y la concentración del elemento (c) puede describirse mediante la ecuación de Scheibe-Lomakin, I=k×cn, donde k es una constante relacionada con las condiciones experimentales y n es un factor relacionado con la autoabsorción. Para las bajas concentraciones utilizadas habitualmente en la fotometría de llama,

n es aproximadamente 1, lo que simplifica la relación a una lineal: I=k×c. Esta linealidad permite una calibración y medición sencillas.

Una breve historia: De las primeras observaciones a un moderno caballo de batalla analítico

Las raíces científicas de la fotometría de llama se remontan a siglos atrás. Ya en 1556, el metalúrgico alemán Georgius Agricola señaló el uso cualitativo del “color de los humos” para identificar diferentes minerales, una de las primeras observaciones documentadas de la emisión inducida por la llama. Sin embargo, el conocimiento científico permaneció latente durante casi dos siglos hasta el trabajo fundacional de Isaac Newton sobre la luz y los espectros a principios del siglo XVIII.

El siglo XIX fue testigo de una explosión de actividad. En la década de 1820, John Herschel estudió las emisiones de una lámpara de alcohol y, más tarde, William Fox Talbot observó que diferentes sales producían diferentes colores de llama, sugiriéndolo como método de análisis químico. Sin embargo, los verdaderos pioneros a los que se atribuye el establecimiento de la espectrometría analítica son Robert Bunsen (inventor del emblemático mechero Bunsen) y Gustav Kirchhoff. A mediados del siglo XIX, demostraron sistemáticamente que las longitudes de onda de la luz emitida por una llama eran características de los elementos presentes, sentando las bases de toda la espectroscopia atómica moderna.

El primer instrumento que podría considerarse un verdadero fotómetro de llama fue desarrollado en 1873 por Champion, Pellet y Grenier. Construyeron un aparato que utilizaba dos llamas -una para una solución estándar y otra para una desconocida- y un espectroscopio para medir cuantitativamente el contenido de sodio en la ceniza vegetal con una precisión impresionante para la época. Otra innovación crucial vino de la mano de Gouy en 1877, que diseñó el nebulizador neumático para introducir una cantidad controlada de muestra en la llama, lo que mejoró drásticamente la precisión.

A pesar de estos primeros avances, el momento de mayor impacto del fotómetro de llama llegó en la década de 1940, cuando se convirtió en el “motor de la nefrología”. Antes de su aparición, la medición de electrolitos como el sodio y el potasio en los fluidos corporales era un proceso complejo y arduo. El fotómetro de llama hizo que estas mediciones fueran por primera vez sencillas, rápidas y rutinarias. Este salto tecnológico, impulsado por figuras como John P. Peters en la Universidad de Yale, permitió una comprensión más profunda de la fisiología del agua y los electrolitos, fomentando el crecimiento de la nefrología como especialidad médica y haciendo posible el diagnóstico de afecciones como la hiponatremia y el SIADH. Esta historia subraya un punto crítico: el valor perdurable del instrumento no reside únicamente en su capacidad técnica, sino en su probada habilidad para resolver retos analíticos críticos del mundo real, especialmente en el laboratorio clínico. A partir de estas aplicaciones fundacionales, su uso se expandió, y empresas como Beckman Instruments introdujeron modelos más avanzados en la década de 1970, dando lugar a los sofisticados instrumentos automatizados disponibles en la actualidad.

La anatomía de un fotómetro de llama: Un desglose componente por componente

La ruta completa de la señal: El viaje de una muestra desde la solución hasta los datos

Para comprender cómo funciona un fotómetro de llama, resulta útil trazar el recorrido de una muestra desde un vaso de precipitados hasta un punto de datos final en una pantalla. Este proceso puede dividirse en cinco etapas operativas fundamentales: preparación de la muestra, atomización, emisión de luz, detección y cuantificación.5 De cada etapa se encarga un conjunto específico de componentes que trabajan en concierto para producir una medición precisa y fiable.

El sistema de fuente de llama y quemador: El motor de la excitación atómica

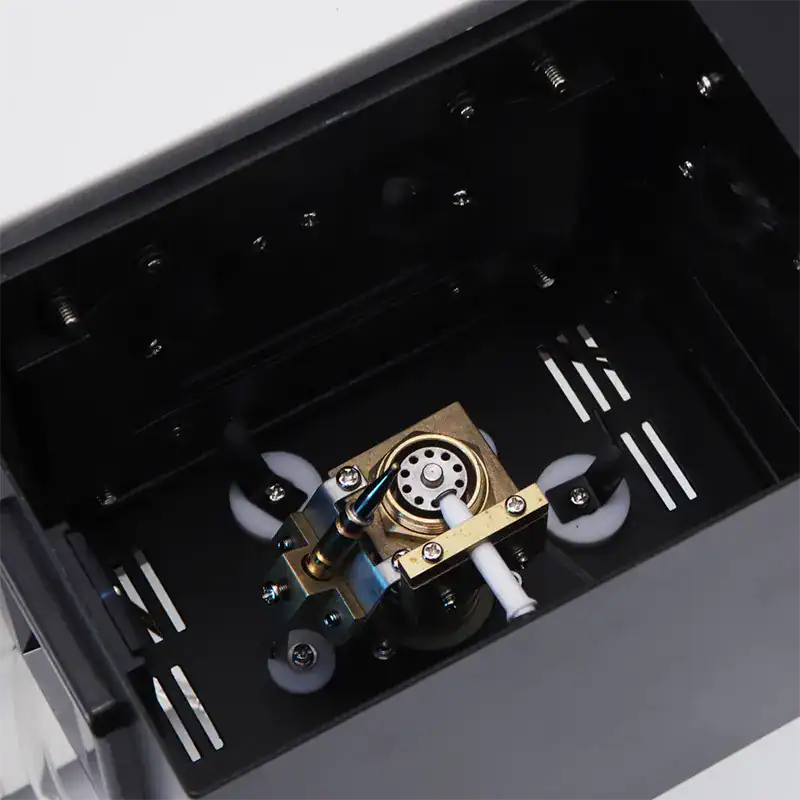

HINOTEK FP6450 Fuente dellama y sistema de quemador

El corazón del instrumento es el quemador, que genera una llama con una temperatura estable y constante. Esta estabilidad es primordial, ya que las fluctuaciones en la temperatura de la llama repercuten directamente en el número de átomos excitados y, en consecuencia, en la intensidad de la luz emitida, lo que afecta a la precisión de los resultados.

La llama se produce mezclando un gas combustible con un oxidante. Entre los gases combustibles comunes se incluyen el propano, el butano o el gas natural, mientras que el oxidante suele ser aire comprimido.16 Para determinadas aplicaciones que requieren temperaturas más elevadas para analizar elementos menos fácilmente excitables como el calcio, puede utilizarse un combustible más caliente como el acetileno con aire u oxígeno. La elección del combustible y del oxidante determina la temperatura de la llama, que puede oscilar entre aproximadamente 1700°C para el gas natural-aire y más de 3000°C para el acetileno-oxígeno.

Se utilizan dos tipos principales de quemadores:

• Quemador de consumo total: En este diseño más sencillo, la muestra, el combustible y el comburente se introducen directamente y por separado en la llama. Es menos eficiente y produce una llama más turbulenta.
• Quemador de premezcla (tipo Lundegardh): Este es el diseño más común y preferido en los instrumentos modernos. El aerosol de la muestra se mezcla con los gases combustible y oxidante en una cámara de mezcla antes de llegar al cabezal del quemador. Esta mezcla previa da como resultado una llama más homogénea, laminar (no turbulenta) y estable, que es esencial para los análisis de alta precisión.

El nebulizador y la cámara de mezcla: La creación del aerosol analítico

Antes de que la muestra pueda analizarse en la llama, debe convertirse de líquido en un aerosol fino y gaseoso. Esta es la función crítica del nebulizador y la cámara de mezcla.

• Nebulizador (Aspirador): El nebulizador utiliza el principio de Bernoulli para crear la neblina de la muestra. Un chorro de aire comprimido a alta velocidad (el oxidante) se dirige a través de la punta de un tubo capilar estrecho que está sumergido en la solución de la muestra. Esto crea una zona de baja presión que arrastra el líquido hacia arriba por el capilar y lo fragmenta en gotitas microscópicas, formando un aerosol fino y consistente. La calidad y la consistencia de este aerosol son vitales para obtener resultados reproducibles.
• Cámara de mezcla: A continuación, la muestra aerosolizada entra en una cámara de mezcla. Aquí se combina a fondo con el gas combustible. Las gotas más grandes pueden eliminarse de la corriente mediante el impacto de deflectores o paredes, lo que garantiza que sólo las gotas más finas y uniformes entren en el quemador. Este proceso garantiza una introducción estable y homogénea de la muestra en la llama.

El sistema óptico: Aislamiento de la longitud de onda característica de un elemento

Una vez que los átomos de la llama se excitan y emiten luz, el sistema óptico se encarga de aislar la longitud de onda específica característica del elemento objetivo al tiempo que rechaza el resto de luz no deseada, como las emisiones de fondo de la propia llama o la luz de otros elementos de la muestra.

El recorrido óptico suele comenzar con un sistema de espejos y lentes que recogen la luz emitida por la llama y la enfocan hacia el selector de longitud de onda. El diseño de este selector es un diferenciador clave entre los tipos de instrumentos e influye directamente en el rendimiento y el coste. Existen dos enfoques principales:

• Filtros de color simples: En los fotómetros de llama básicos se utiliza un filtro óptico simple. Este filtro está diseñado para transmitir una banda estrecha de longitudes de onda correspondientes a la línea de emisión de un elemento específico (por ejemplo, un filtro de 589 nm para el sodio) mientras bloquea otras. Este enfoque es análogo al de un colorímetro. Es sencillo y rentable, pero ofrece una menor resolución y puede ser más susceptible a las interferencias espectrales si otro elemento emite luz dentro de la banda pasante del filtro.
• Monocromador: Los instrumentos más avanzados utilizan un monocromador, que emplea un prisma o, más comúnmente, una rejilla de difracción para separar espacialmente la luz entrante en sus longitudes de onda constituyentes, de forma parecida a un arco iris. A continuación, una estrecha rendija de salida permite que sólo la longitud de onda precisa de interés pase al detector. Este enfoque es análogo al de un espectrofotómetro y proporciona una resolución superior, una mayor flexibilidad en la selección de la longitud de onda y una capacidad mucho mejor para minimizar las interferencias espectrales.

La elección entre un filtro y un monocromador representa un compromiso fundamental. Para los análisis rutinarios de un solo elemento en los que la matriz de la muestra es sencilla (por ejemplo, Na y K en muestras clínicas), un sistema basado en filtros suele ser suficiente y muy rentable. Por ello, los fotómetros de llama HINOTEK utilizan filtro. Para aplicaciones de investigación o el análisis de matrices complejas con posibles solapamientos espectrales, es esencial el rendimiento superior de un monocromador.

Tabla 1: Longitudes de onda de emisión características y colores de llama de los elementos claveEstatabla proporciona una referencia rápida de las características de emisión fundamentales de los elementos más comúnmente analizados mediante fotometría de llama.

Elemento	Símbolo	Longitud de onda de emisión (nm)	Color de llama observado
Sodio	Na	589	Amarillo brillante
Potasio	K	766	Lila (Violeta pálido)
Litio	Li	670	Rojo
Calcio	Ca	622	Naranja-rojo
Bario	Ba	554	Verde lima

El detector y el sistema de lectura: Traducir la luz en resultados cuantitativos

La etapa final del análisis consiste en convertir la luz aislada en una señal mensurable y presentarla al usuario.

• Fotodetector: La luz que atraviesa el filtro o el monocromador incide sobre un fotodetector. Éste suele ser un componente muy sensible, como un fotodiodo o un tubo fotomultiplicador (PMT). La función del fotodetector es convertir la energía luminosa entrante (fotones) en una corriente eléctrica proporcional: cuanto más intensa sea la luz, más fuerte será la señal eléctrica.
• Amplificador y sistema de lectura: Esta débil señal eléctrica es amplificada y procesada por la electrónica del instrumento. En los instrumentos analógicos más antiguos, esto podría haberse visualizado en un simple galvanómetro.7 Sin embargo, los fotómetros de llama modernos están equipados con sistemas digitales que convierten la señal en una lectura directa de la concentración. Estas lecturas pueden mostrarse en varias unidades seleccionadas por el usuario, como ppm (partes por millón), mg/L o mmol/L para aplicaciones clínicas. Los instrumentos avanzados cuentan con grandes pantallas táctiles, software integrado para almacenar las curvas de calibración y los resultados, y puertos de conectividad (USB, RS-232) para transferir los datos a un ordenador para su posterior análisis y elaboración de informes, a menudo con software.

Los FP6410, FP6430, FP6431, FP6440 y FP6450 ofrecen lecturas directas de la concentración de elementos.

Un espectro de aplicaciones: Dónde destaca la fotometría de llama

La utilidad de la fotometría de llama abarca una amplia gama de industrias y disciplinas científicas. Su éxito en estos diversos campos no se debe a que sea una herramienta analítica universal, sino más bien altamente especializada. El hilo conductor de todas las aplicaciones es la necesidad de una cuantificación rápida, fiable y rentable de un grupo selecto de metales alcalinos y alcalinotérreos. La propuesta de valor del instrumento es su dominio de este nicho específico.

Diagnóstico clínico: Una herramienta vital para controlar los electrolitos corporales

El laboratorio clínico es, posiblemente, el ámbito de aplicación históricamente más significativo y duradero de la fotometría de llama. El instrumento es indispensable para medir las concentraciones de electrolitos clave -principalmente sodio (Na+), potasio (K+) y litio (Li+)- en diversos fluidos biológicos, como el suero sanguíneo, el plasma, la orina y el líquido cefalorraquídeo.

No se puede exagerar la importancia médica de estas mediciones. Son fundamentales para:

• Diagnosticar y controlar los desequilibrios electrolíticos: Afecciones como la hiponatremia (bajo nivel de sodio) y la hiperpotasemia (alto nivel de potasio) pueden tener graves consecuencias para la salud, y la fotometría de llama proporciona los resultados rápidos necesarios para intervenir a tiempo.
• Evaluación de la función renal: Los pacientes con trastornos renales o los sometidos a diálisis dependen de la monitorización periódica de sus niveles de electrolitos para controlar eficazmente su estado.
• Monitorización de fármacos terapéuticos: Las sales de litio se utilizan como estabilizador del estado de ánimo en el tratamiento del trastorno bipolar. La fotometría de llama se utiliza para controlar la concentración de litio en la sangre del paciente y garantizar que se mantiene dentro de la estrecha ventana terapéutica, evitando niveles subterapéuticos o efectos secundarios tóxicos.
• Examen de salud general: Los paneles de electrolitos son una parte rutinaria de las evaluaciones metabólicas para diagnosticar y monitorizar una variedad de afecciones, incluida la deshidratación y los trastornos endocrinos como el síndrome de secreción inapropiada de hormona antidiurética (SIADH).

En muchas de estas aplicaciones clínicas, el litio también se utiliza como “patrón interno”. Se añade una concentración conocida de litio a todas las muestras y estándares. Dado que el litio no está presente de forma natural en cantidades significativas en el organismo, su señal puede utilizarse para corregir pequeñas variaciones en la estabilidad de la llama o en la velocidad de aspiración de la muestra, mejorando así la exactitud y precisión de las mediciones de sodio y potasio.

Agricultura y ciencias medioambientales: Evaluación de la salud del suelo y la calidad del agua

La fotometría de llama desempeña un papel crucial en la salvaguarda de nuestro suministro de alimentos y nuestro medio ambiente.

• Agricultura y edafología: La fertilidad del suelo está directamente relacionada con la disponibilidad de nutrientes esenciales. La fotometría de llama se utiliza ampliamente para analizar extractos de suelo y fertilizantes con el fin de determinar la concentración de potasio (K) y calcio (Ca). El potasio es un macronutriente primario vital para la salud general de las plantas, la resistencia a las enfermedades y el rendimiento de los cultivos. Al proporcionar a los agricultores y agrónomos datos precisos sobre los niveles de nutrientes del suelo, la técnica ayuda a optimizar la aplicación de fertilizantes, evitando tanto las deficiencias de nutrientes como el derroche y el uso excesivo perjudicial para el medio ambiente.
• Vigilancia medioambiental: La protección de los recursos hídricos requiere una vigilancia constante. Los fotómetros de llama se utilizan para medir la concentración de sodio, potasio y otros iones metálicos en una amplia gama de muestras de agua, como agua potable, ríos, lagos, agua de lluvia, efluentes industriales y aguas residuales. Estos datos son esenciales para evaluar los niveles de contaminación, garantizar el cumplimiento de la normativa medioambiental, controlar los procesos de las plantas de tratamiento de aguas y proteger tanto la salud pública como los ecosistemas acuáticos.

Industria alimentaria y de bebidas: Garantizar el control de calidad y la precisión nutricional

En la industria alimentaria y de bebidas, la fotometría de llama es una herramienta clave de control de calidad (CC) para analizar el contenido mineral de los productos. Se utiliza de forma rutinaria para determinar la concentración de sodio y potasio en productos como zumos de frutas, refrescos, productos lácteos, bebidas alcohólicas y alimentos procesados.

Este análisis tiene dos objetivos principales:

1. Control de calidad: Garantizar la consistencia del producto de un lote a otro.
2. Etiquetado nutricional: Verificar que el contenido mineral que figura en la etiqueta de información nutricional es exacto. Esto es especialmente importante para los productos que hacen declaraciones específicas de propiedades saludables, como “bajo en sodio”, donde el cumplimiento de la normativa es obligatorio. La velocidad y fiabilidad de la fotometría de llama la hacen ideal para las exigencias de alto rendimiento de un entorno de producción.

Procesos industriales: El papel en la fabricación de cemento, vidrio y productos químicos

La fotometría de llama es un instrumento de trabajo en varias industrias pesadas en las que la concentración de metales alcalinos es un parámetro de calidad crítico.

• Fabricación de cemento: Se trata de una de las aplicaciones industriales más importantes. El contenido de álcali -específicamente óxido de sodio (Na2O) y óxido de potasio (K2O)- en el cemento Portland debe controlarse estrictamente. Si el contenido de álcali es demasiado alto, con el tiempo puede provocar una reacción álcali-sílice (ASR) destructiva con ciertos tipos de áridos, lo que hace que el hormigón se expanda, se agriete y, en última instancia, falle. La fotometría de llama es el método de referencia estándar (por ejemplo, ASTM C114) utilizado en los laboratorios de las fábricas de cemento para el control de calidad rápido y rutinario tanto del clínker como del cemento acabado, garantizando la durabilidad a largo plazo de las estructuras de hormigón.
• Otras industrias: La técnica también se aplica en la fabricación de vidrio, cerámica y materiales refractarios para controlar la calidad de las materias primas y garantizar las propiedades deseadas del producto final. En las industrias química y farmacéutica, se utiliza para el control de calidad de materias primas, soluciones de proceso y productos acabados para verificar su composición y pureza.

Análisis de rendimiento: Ventajas, desventajas y cómo sortear las interferencias

Ninguna técnica analítica es perfecta para todas las situaciones. Un conocimiento profundo de los puntos fuertes, débiles y posibles escollos de un método es esencial para su aplicación eficaz. El rendimiento de la fotometría de llama está intrínsecamente ligado a su diseño central: el uso de una llama de temperatura relativamente baja como fuente de excitación. Esta elección de diseño es un arma de doble filo, responsable directa tanto de sus ventajas clave como de sus limitaciones más significativas.

Ventajas clave: Por qué la fotometría de llama sigue siendo una técnica imprescindible

A pesar de la disponibilidad de instrumentos tecnológicamente más avanzados, la fotometría de llama mantiene su lugar en los laboratorios modernos debido a una poderosa combinación de ventajas prácticas.

• Rentabilidad: Ésta es quizá su ventaja más convincente. La adquisición y el funcionamiento de los fotómetros de llama son significativamente menos costosos que los de técnicas de espectroscopia atómica más complejas como la espectroscopia de absorción atómica (AAS) y, especialmente, la espectrometría de emisión óptica con plasma acoplado inductivamente (ICP-OES). La instrumentación es más sencilla y no requiere consumibles costosos como lámparas de cátodo hueco (para la AAS) o grandes cantidades de gas argón caro y de gran pureza (para la ICP-OES).
  Incluso puede adquirir un fotómetro de llama Hinotek por menos de 700 dólares.
• Velocidad y alto rendimiento: El análisis es excepcionalmente rápido, con lecturas estables que a menudo se consiguen en segundos. Esto lo hace ideal para el control de calidad rutinario y los entornos clínicos en los que la rapidez es fundamental. Los instrumentos modernos y automatizados pueden alcanzar producciones de muestras de hasta 300 mediciones por hora, una tasa que resulta altamente competitiva.
• Simplicidad y facilidad de uso: El principio operativo y el propio instrumento son sencillos. Esto hace que la técnica sea accesible a técnicos y operarios sin necesidad de una formación amplia y especializada. Los instrumentos modernos mejoran aún más este aspecto con un software intuitivo, rutinas de calibración automatizadas y funciones de seguridad incorporadas que minimizan el potencial de error del usuario.
• Alta sensibilidad y selectividad para los elementos objetivo: Para su nicho específico -los metales alcalinos y alcalinotérreos- la fotometría de llama es altamente sensible y selectiva. Puede detectar con fiabilidad estos elementos a niveles traza, a menudo en el rango de partes por millón (ppm) y, en algunos casos, partes por billón (ppb), lo que es más que suficiente para sus aplicaciones principales.

Limitaciones inherentes: Comprender los límites de la técnica

La propia simplicidad que hace ventajosa la fotometría de llama también define sus limitaciones.

• Gama limitada de elementos: Esta es la desventaja más significativa. La energía proporcionada por una llama a baja temperatura (por ejemplo, propano-aire a ~1900°C) es insuficiente para excitar los átomos de la mayoría de los elementos de la tabla periódica. Por lo tanto, la técnica se limita en gran medida a los metales alcalinos y alcalinotérreos fácilmente excitables. No puede utilizarse para la determinación directa de metales de transición, metales nobles, haluros (como el cloro) o gases inertes, que requieren fuentes de energía mucho más elevadas como un soplete de plasma.
• Sin información molecular: La fotometría de llama mide la concentración total de un elemento en una muestra. No proporciona ninguna información sobre la estructura molecular original o la forma química (especiación) en la que existía ese elemento. Por ejemplo, puede medir la concentración total de calcio, pero no puede distinguir entre cloruro cálcico y carbonato cálcico.
• Sólo muestras líquidas: El método estándar de introducción de muestras mediante un nebulizador requiere que la muestra se encuentre en una solución líquida. Las muestras sólidas, como el suelo, los alimentos o el cemento, deben someterse a un proceso de preparación potencialmente largo y laborioso que incluye la cenización, la digestión ácida y la filtración antes de poder ser analizadas.
• Análisis destructivo: La muestra se aspira en la llama y se consume durante el análisis. Aunque esto es irrelevante para la mayoría de las aplicaciones en las que la muestra es abundante (por ejemplo, aguas residuales, suero sanguíneo), podría ser un factor prohibitivo si la muestra es extremadamente valiosa o sólo está disponible en cantidades ínfimas.
• Susceptibilidad a las interferencias: El entorno de llama de baja energía, aunque sencillo, hace que la técnica sea propensa a varios tipos de interferencias que pueden afectar a la precisión de los resultados si no se gestionan adecuadamente.

Guía práctica para gestionar las interferencias

Un análisis preciso con fotometría de llama requiere que el usuario sea consciente de las posibles interferencias y las mitigue activamente. Éstas pueden clasificarse en cuatro tipos principales.

• Interferencia espectral: Se produce cuando la emisión de una especie no deseada se solapa con la emisión del analito. Puede proceder de otro elemento de la muestra que emite a una longitud de onda muy próxima o de la emisión de banda ancha de moléculas o partículas de la propia llama. Por ejemplo, una fuerte emisión de estroncio puede interferir potencialmente con la medición del litio, ya que sus bandas de emisión están próximas.

• Mitigación: La solución más eficaz es utilizar un instrumento con un monocromador de alta resolución en lugar de un simple filtro para aislar mejor la longitud de onda específica del analito. Analizar una solución “en blanco” (que contenga todo excepto el analito) permite sustraer la emisión de fondo constante de la llama y la matriz de la muestra.

• Interferencia química (o interferencia de vaporización): Este es uno de los problemas más comunes en la fotometría de llama. Ocurre cuando un componente químico de la matriz de la muestra reacciona con el analito en la llama para formar un compuesto que es más o menos volátil que la forma estándar del analito.

• El problema: El ejemplo más frecuente es la presencia de aniones como el fosfato (PO43-), el sulfato (SO42-) o el aluminato en una muestra que contiene calcio. En la llama, estos aniones pueden formar compuestos muy estables y no volátiles (por ejemplo, fosfato de calcio, Ca3(PO4)2). Estos compuestos estables no se disocian fácilmente en átomos de calcio libres, lo que significa que hay menos átomos de Ca disponibles para la excitación. El resultado es una señal de calcio deprimida y artificialmente baja.
• Mitigación: Este efecto puede superarse añadiendo un “agente liberador” tanto a las muestras como a los patrones. Un agente liberador habitual es una concentración elevada de cloruro de lantano o de estroncio. Estos agentes actúan reaccionando preferentemente con el anión interferente (por ejemplo, el fosfato), “liberando” el átomo de analito para que se atomice y excite normalmente. Alternativamente, el uso de una llama más caliente (por ejemplo, acetileno-aire) puede proporcionar la energía suficiente para descomponer estos compuestos estables.

• Interferencia de ionización: Esta interferencia se produce cuando la llama está lo suficientemente caliente no sólo para excitar un átomo neutro, sino para arrancarle un electrón, creando un ion.

• El problema: Un ion tiene un conjunto completamente diferente de niveles de energía y longitudes de onda de emisión que su átomo neutro de origen. Dado que el instrumento está configurado para medir la emisión del átomo neutro, cualquier átomo que se ionice se pierde efectivamente de la medición, lo que conduce a una señal deprimida. Esto es más significativo en el caso de metales alcalinos como el sodio y el potasio, que tienen energías de ionización bajas y, por lo tanto, se ionizan con facilidad, especialmente en llamas más calientes.
• Mitigación: La solución consiste en añadir un “supresor de ionización” o “tampón de radiación” a todas las muestras y patrones. Se trata normalmente de una solución que contiene una concentración muy alta de otro elemento aún más fácilmente ionizable, como el cesio o el potasio (si el potasio no es el analito). La elevada concentración del supresor inunda la llama de electrones, lo que, según el principio de Le Châtelier, desplaza el equilibrio de ionización del analito de nuevo hacia su estado atómico neutro, minimizando la ionización y restableciendo la señal.

• Interferencia física: Esta categoría está relacionada con las diferencias en las propiedades físicas de las soluciones de muestra (por ejemplo, viscosidad, tensión superficial, densidad) que alteran la velocidad de nebulización y el transporte de la muestra a la llama.

• El problema: Una muestra más viscosa que los estándares de calibración se aspirará más lentamente, aportando menos analito a la llama por unidad de tiempo y provocando una lectura erróneamente baja. Este es un problema común en muestras con altas concentraciones de azúcar, proteínas o sales.
• Mitigación: Las estrategias más comunes consisten en diluir todas las muestras para minimizar las diferencias en las propiedades físicas, o en ajustar cuidadosamente la matriz de los patrones de calibración a la matriz de las muestras. Para matrices complejas y desconocidas, puede emplearse el “método de adiciones estándar”.

La fotometría de llama en su contexto: Un análisis comparativo de las técnicas de espectroscopia atómica

Elegir el instrumento analítico adecuado requiere comprender no sólo sus capacidades individuales, sino también cómo se compara con otras tecnologías alternativas. Para el análisis elemental, la fotometría de llama (FES) compite principalmente con la espectroscopia de absorción atómica (AAS) y la espectrometría de emisión óptica con plasma acoplado inductivamente (ICP-OES). La decisión entre estas técnicas no consiste en encontrar el “mejor” instrumento, sino en identificar el más adecuado para un fin específico. La perdurable relevancia de la fotometría de llama es una clara demostración del valor de la especialización en un mundo de tecnologías cada vez más generalizadas.

Emisión de llama (FES) frente a absorción atómica (AAS)

La diferencia fundamental entre FES y AAS radica en lo que miden. La FES mide la luz emitida por los átomos que han sido excitados térmicamente por la llama, mientras que la AAS mide la luz absorbida por los átomos no excitados, en estado basal. En la AAS, una fuente de luz específica para el elemento que se está analizando (una lámpara de cátodo hueco) hace brillar un haz a través de la llama. Los átomos en estado basal de la llama absorben esta luz y el instrumento mide la disminución de la intensidad luminosa.

Esta diferencia fundamental tiene importantes implicaciones en el rendimiento:

• Rango elemental: En cualquier llama dada, la población de átomos en estado basal es órdenes de magnitud mayor que la población en estado excitado. Dado que el AAS mide la gran población de átomos en estado basal, es aplicable a una gama mucho más amplia de elementos (alrededor de 70) que el FES convencional, que se basa en la pequeña fracción de átomos que se excitan.
• Sensibilidad: Para los metales alcalinos de fácil excitación, como el Na y el K, una simple llama proporciona energía suficiente para crear una población significativa de átomos excitados. Para estos elementos específicos, el FES es a menudo tan sensible, si no más, que el AAS de llama y con frecuencia es el método preferido.
• Instrumentación y coste: La instrumentación de la FES suele ser más sencilla y menos costosa, ya que no requiere las lámparas de cátodo hueco específicas para cada elemento que se necesitan para la AAS. Reconociendo la utilidad de ambas técnicas, muchos instrumentos modernos de AAS están diseñados para funcionar en un “modo de emisión”, lo que les permite funcionar como un fotómetro de llama para el análisis de Na y K sin una lámpara externa.

Emisión de llama (FES) frente a plasma acoplado inductivamente – espectrometría de emisión óptica (ICP-OES)

Tanto la FES como la ICP-OES son técnicas de emisión, pero difieren radicalmente en su fuente de excitación. La FES utiliza una llama química con temperaturas que oscilan entre 1700 y 2300°C. La ICP-OES utiliza un plasma de argón generado eléctricamente, un estado de la materia que alcanza temperaturas increíblemente altas de 6.000-8.000 K. Esta diferencia de energía es la fuente de las principales distinciones de rendimiento.

• Alcance elemental y rendimiento: El plasma extremadamente caliente de una ICP-OES puede excitar eficazmente más de 70 elementos, lo que la convierte en una potente y verdadera herramienta de análisis multielemento. Una sola ejecución de ICP-OES puede cuantificar simultáneamente casi todos los metales de la tabla periódica. La FES está limitada a su pequeño grupo de elementos fácilmente excitables.
• Límites de detección: La ICP-OES es significativamente más sensible. Sus límites de detección suelen estar en el rango bajo de partes por billón (ppb) (1-10 ppb), mientras que la FES opera más cómodamente en el rango de partes por millón (ppm) a altas ppb. Para el análisis de ultratrazas, el ICP-OES es muy superior.
• Interferencias: El plasma a alta temperatura de una ICP-OES es tan eficaz para atomizar las muestras que prácticamente elimina las interferencias químicas y de vaporización que pueden afectar a la FES. Sin embargo, debido a que tantos elementos emiten luz simultáneamente, el ICP-OES puede sufrir interferencias espectrales más complejas, que requieren una óptica y un software sofisticados para resolverlas.
• Coste y complejidad: Este rendimiento superior tiene un precio elevado. La adquisición de un sistema ICP-OES es sustancialmente más cara (normalmente entre 60.000 y 100.000 dólares) que la de un fotómetro de llama (a menudo por debajo de los 20.000 dólares). Los costes de funcionamiento también son mucho más elevados, debido principalmente al consumo continuo de grandes cantidades de gas argón, caro y de gran pureza. El ICP-OES es también un instrumento más complejo que requiere un mayor nivel de experiencia del operador para su funcionamiento y mantenimiento.

Hacer la elección correcta: Criterios de decisión para las necesidades de su laboratorio

La elección del instrumento es un compromiso entre rendimiento, alcance y coste. Si la principal necesidad de un laboratorio es el análisis rutinario y de alto rendimiento de sólo Na, K y Li en muestras clínicas o cemento, la compra de un ICP-OES de alto rendimiento sería un exceso injustificable. El fotómetro de llama es la herramienta más económica, eficaz y perfectamente adecuada para el trabajo. Por el contrario, un laboratorio de investigación que necesite analizar muestras medioambientales en busca de una amplia gama de metales pesados desconocidos a niveles traza encontraría un fotómetro de llama completamente inadecuado para sus necesidades y necesitaría un ICP-OES o un ICP-MS.

Tabla 2: FES vs. AAS vs. ICP-OES: Una comparación cara a cara

Esta tabla resume las características clave de las tres principales técnicas de espectroscopia atómica para ayudar a seleccionar el instrumento más adecuado para una aplicación determinada.

Característica	Fotómetro de llama	Espectrofotómetro de absorción atómica (AAS)	Plasma acoplado inductivamente (ICP-OES)
Principio	Mide la luz emitida por los átomos excitados térmicamente.	Mide la luz absorbida por los átomos en estado basal.	Mide la luz emitida por átomos excitados en un plasma.
Fuente de excitación	Llama química (Propano/Aire, etc.)	Llama química (acetileno/aire, etc.)	Plasma de argón
Temperatura	Baja (~1700-2300°C)	Moderada (~2100-2400°C)	Muy alta (~6000-8000 K)
Número de elementos	Limitado (~5-10 elementos de fácil excitación)	Amplio (~70 elementos)	Muy amplio (>70 elementos)
Límites de detección típicos	ppm a ppb altos	ppm a ppb medio	ppb medio a bajo
Interferencias clave	Química (por ejemplo, fosfato), Ionización	Química, Espectral (de la matriz)	Espectral (a partir de numerosas líneas de emisión)
Capacidad multielemento	Simultánea con modelos multicanal	Secuencial (un elemento cada vez)	Totalmente simultánea
Coste de capital	Bajo ($)	Bajo-medio ($$)	Alto ($$$$)
Coste operativo	Muy bajo	Bajo	Alto (consumo de argón)
Aplicaciones ideales	Control de calidad rutinario de Na, K, Li, Ca, Ba en clínica, cemento, agricultura, alimentación.	Análisis de metales específicos en una variedad de muestras; bueno para centrarse en un solo elemento.	Amplio cribado medioambiental, análisis geológico, investigación multielemento.

La guía del comprador: Cómo elegir el fotómetro de llama adecuado

Seleccionar el fotómetro de llama adecuado implica algo más que comparar precios. Requiere una evaluación estratégica de las necesidades analíticas específicas, el flujo de trabajo, el presupuesto y el potencial de crecimiento futuro de su laboratorio. El mercado no es monolítico; diferentes fabricantes ofrecen instrumentos con filosofías de diseño distintas, desde la comodidad del “todo en uno” hasta la capacidad de actualización modular. Hacer las preguntas adecuadas por adelantado le garantiza que invertirá en un sistema que será un activo valioso en los años venideros.

Preguntas críticas antes de comprar

Antes de evaluar modelos específicos, un comprador potencial debe tener claras las respuestas a las siguientes preguntas fundamentales :

1. ¿Qué elementos necesito analizar? Confirme que sus elementos objetivo (por ejemplo, Na, K, Ca, Li, Ba) son compatibles. Desconfíe de las solicitudes de elementos “exóticos” como el magnesio (Mg), que pueden requerir gases combustibles más calientes y complejos como el acetileno y plantear problemas de seguridad.
2. ¿Necesito análisis simultáneos? ¿Va a medir varios elementos en la misma muestra? Un instrumento multicanal que detecte y calibre todos los elementos a la vez será mucho más eficaz que un modelo monocanal que requiera cambios manuales de filtro y recalibración para cada elemento.
3. ¿Cuál es mi rendimiento y volumen de muestra típicos? Calcule el número de muestras que procesa al día para determinar si necesita la velocidad de un sistema multicanal o la automatización de un automuestreador. Si sus muestras son valiosas o de volumen limitado, busque sistemas que puedan trabajar con volúmenes pequeños (por ejemplo, 0,05 ml).
4. ¿Qué incluye el precio? El “precio del billete” no suele ser el precio final. Aclare si los componentes esenciales como el compresor de aire, el software, los patrones de calibración y los tubos están incluidos o deben adquirirse por separado. Un compresor de aire interno e incorporado, por ejemplo, ahorra espacio en el banco, reduce el ruido y puede mejorar la estabilidad en comparación con las unidades externas.

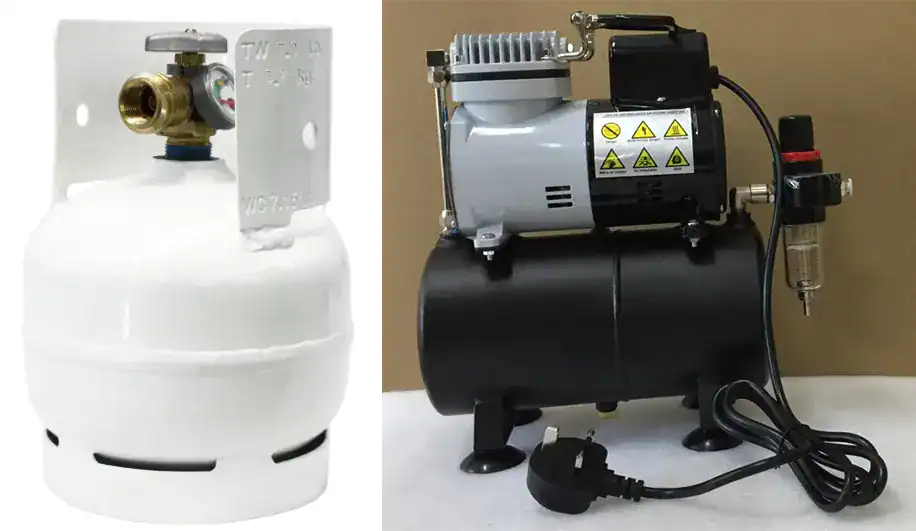

   El fotómetro de llama de HINOTEK se suministra de serie con un compresor de aire externo.

5. ¿Cuáles son mis requisitos de datos y de conformidad? ¿Su laboratorio requiere registros digitales, integración LIMS o cumplimiento de normativas como GLP o 21 CFR Parte 11? Asegúrese de que el software del instrumento y las opciones de conectividad (por ejemplo, USB, Ethernet, exportación a .csv/.pdf) satisfacen estas necesidades.
6. ¿Cuáles son los requisitos del laboratorio? Tenga en cuenta la huella física del instrumento, incluidos los accesorios externos. Confirme los servicios necesarios: tipo de gas combustible (propano, butano, gas natural), suministro eléctrico y ventilación adecuada (a menudo se recomienda una campana extractora ).
7. ¿De qué nivel de asistencia dispone? Infórmese sobre el soporte técnico y de aplicaciones del fabricante o distribuidor, así como sobre las opciones de garantía y servicio. Correo electrónico de asistencia de HINOTEK: [email protected]

Especificaciones de descodificación: Canales, límites de detección, linealidad y reproducibilidad

A la hora de comparar hojas de datos, es fundamental comprender las especificaciones clave de rendimiento.

• Canales (monocanal frente a multicanal): Especifica cuántos elementos pueden medirse a la vez. Un instrumento monocanal tiene un detector y requiere que el operador seleccione un filtro para cada elemento, lo que hace que el análisis sea secuencial. Un instrumento multicanal tiene un filtro y un detector dedicados para cada elemento (por ejemplo, cinco canales para Na, K, Li, Ca, Ba), lo que permite una verdadera detección y visualización simultáneas. Esto reduce drásticamente el tiempo de análisis y elimina la necesidad de calibraciones repetidas.
• Límite de detección (LOD): Es la concentración más baja de un elemento que el instrumento puede distinguir con fiabilidad de un blanco. Es una medida clave de la sensibilidad. Busque LOD en el rango bajo de ppm o ppb para sus elementos de interés.
• Linealidad: Define el intervalo de concentración en el que la salida del instrumento es directamente proporcional a la concentración del analito. Un rango lineal amplio es ventajoso, ya que puede reducir la necesidad de dilución de la muestra. Algunos elementos, como el sodio, son propensos a la autoabsorción en concentraciones más altas, lo que provoca que la curva de calibración no sea lineal. Los instrumentos con una función de “linealizador” utilizan un software para corregir esta situación, ampliando el rango de medición utilizable.
• Reproducibilidad (precisión) y estabilidad (deriva): La reproducibilidad mide la coherencia de los resultados en mediciones repetidas de la misma muestra y suele expresarse como coeficiente porcentual de variación (% CV). Un % CV bajo (por ejemplo, <1%) indica una alta precisión. La estabilidad, o deriva, mide cuánto cambia la señal en un periodo de tiempo (por ejemplo, <1% de deriva en 60 minutos). Una alta estabilidad es el sello distintivo de un instrumento robusto con una llama y una electrónica bien reguladas.

El impacto de la automatización, el software y la conectividad

Los fotómetros de llama modernos han ido mucho más allá del funcionamiento manual. La automatización y el software ya no son características de lujo, sino componentes esenciales para la eficacia, la precisión y el cumplimiento.

• Automatización: Funciones como el encendido automático, la optimización de la llama, los automuestreadores y los diluyentes automáticos pueden transformar el flujo de trabajo de un laboratorio. Un automuestreador permite el análisis desatendido de grandes lotes de muestras, lo que libera tiempo al operador y minimiza los errores humanos.17 Un dilutor automático automatiza el paso de dilución de la muestra, que requiere mucho tiempo y es propenso a errores, lo que resulta especialmente útil en los laboratorios clínicos.
• Software y conectividad: Un software fácil de usar es fundamental para el control, la calibración y la gestión de datos del instrumento. Busque un software que pueda almacenar múltiples curvas de calibración, registrar automáticamente los resultados con sellos de fecha y hora, y exportar los datos en formatos comunes como.csv o.pdf para una fácil integración con LIMS u hojas de cálculo.26 Para entornos regulados como los laboratorios farmacéuticos o clínicos, es esencial un software que cumpla la norma 21 CFR Parte 11, que ofrezca funciones como la administración de usuarios, registros de auditoría y firmas electrónicas.

Características de seguridad esenciales de los instrumentos modernos

Dado que el instrumento funciona con una llama abierta y gases inflamables, la seguridad es una consideración primordial. Los instrumentos modernos incorporan múltiples mecanismos de seguridad para proteger al operador y al laboratorio.

• Detección de fallo de llama y corte automático de gas: Esta es la característica de seguridad más crítica. Un sensor óptico supervisa continuamente la llama. Si la llama se apaga accidentalmente por cualquier motivo (por ejemplo, interrupción del suministro de aire, corte del suministro eléctrico), el sistema corta instantánea y automáticamente el suministro de gas combustible, evitando la liberación de gas inflamable en el laboratorio.
• Enclavamientos de seguridad: El instrumento no intentará encender la llama a menos que se cumplan todas las condiciones previas, como una presión de aire adecuada del compresor.
• Chimenea aislada térmicamente: La chimenea está diseñada para ser “fría al tacto” o está bien aislada para minimizar el riesgo de quemaduras accidentales.
• Encendido regulado y controlado: La secuencia de encendido está automatizada y controlada por el firmware del aparato, lo que garantiza un arranque seguro y fiable.

Una visión general de los principales fabricantes y sus filosofías

El mercado de los fotómetros de llama incluye varios actores clave, cada uno con un enfoque y un público objetivo distintos.

• BWB Technologies: BWB se posiciona como un innovador moderno centrado en proporcionar una solución completa, fácil de usar y “todo en uno”. Sus características definitorias son la inclusión de un compresor de aire silencioso integrado en todos los modelos y ser pioneros en la detección simultánea de cinco canales. Su filosofía es “sólo tiene que añadir gas”: el instrumento llega con todos los accesorios y normas necesarios, lo que simplifica el proceso de compra y configuración. También ofrecen modelos para aplicaciones específicas, como el BWB BIO para trabajo clínico, que atienden directamente a las necesidades específicas del mercado.
• Sherwood Scientific: Sherwood es una marca heredada con una sólida reputación de instrumentos robustos y fiables. Tras adquirir el diseño original de Corning, muy respetado, la filosofía de Sherwood se basa en el rendimiento probado y la modularidad. Ofrecen una gama de instrumentos de uno y dos canales (por ejemplo, los modelos 410, 420, 425) que permiten a los laboratorios empezar con una unidad básica y añadir capacidades como salida digital, linealizadores y automatización a medida que crecen sus necesidades y su presupuesto. Tienen una presencia sólida y consolidada tanto en el mercado industrial como en el clínico.
• Cole-Parmer (antes Jenway): Cole-Parmer sirve al mercado con una filosofía centrada en proporcionar instrumentos económicos, fiables y sencillos. Sus fotómetros suelen estar dirigidos a entornos educativos y laboratorios que realizan análisis rutinarios y no complejos en los que el presupuesto es una preocupación primordial. Ofrecen una funcionalidad básica sólida y características de seguridad esenciales sin la automatización avanzada o las capacidades multicanal de los modelos de gama más alta, lo que hace que la tecnología sea accesible a una gama más amplia de usuarios.
• A. KRÜSS Optronic: Este fabricante alemán representa el segmento de gama alta y alta precisión del mercado. La filosofía de A. KRÜSS se centra en el máximo rendimiento, la automatización y el cumplimiento de la normativa para aplicaciones industriales y farmacéuticas exigentes. Sus instrumentos de la serie FP8000 ofrecen mediciones multicanal simultáneas, un rendimiento de muestras extremadamente alto, opciones de automatización total para un control de procesos 24/7 y un software diseñado para el estricto cumplimiento de normas como GMP/GLP y 21 CFR Parte 11.

Buenas prácticas de funcionamiento, mantenimiento y resolución de problemas

Poseer un fotómetro de llama es sólo el primer paso; la obtención de resultados precisos y fiables de forma constante depende de la observancia de las mejores prácticas para la preparación de muestras, la calibración y el mantenimiento rutinario. Un cuidado adecuado no sólo garantiza la calidad de los datos, sino que también prolonga la vida operativa del instrumento.

Guía paso a paso para la preparación de muestras y patrones

La calidad de sus resultados sólo puede ser tan buena como la calidad de sus muestras y patrones. La regla cardinal de la fotometría de llama es que todas las soluciones aspiradas en el instrumento deben ser claras y estar libres de cualquier partícula, que puede obstruir fácilmente el fino capilar del nebulizador.

Preparación de soluciones patrón:

Dado que la fotometría de llama es una técnica relativa, no es negociable disponer de patrones de calibración precisos. El proceso suele implicar:

1. Comenzar con una solución madre: Adquiera o prepare una solución madre de alta concentración (por ejemplo, 1000 ppm o 10.000 ppm) del elemento de interés. Éstas son más estables para el almacenamiento a largo plazo que las soluciones de baja concentración.
2. Utilice agua de gran pureza: Todas las diluciones deben realizarse con agua desionizada (DI) o destilada desionizada (DD) para evitar la contaminación por trazas de metales presentes en el agua del grifo o en el agua destilada estándar.
3. Realice diluciones seriadas: Cree una serie de “estándares de trabajo” diluyendo cuidadosamente la solución madre. Por ejemplo, para crear un patrón de 10 ppm a partir de una reserva de 1000 ppm, pipetee 1 mL de la reserva en un matraz aforado de 100 mL y llénelo hasta la marca con agua destilada. Esta serie de estándares debería abarcar el rango de concentración esperado de sus muestras desconocidas.
4. Prepárelos frescos: Los estándares de baja concentración (<100 ppm) pueden degradarse con el tiempo debido a las interacciones iónicas y deben prepararse frescos para obtener mejores resultados.

Preparación de soluciones en blanco:

El “blanco” se utiliza para fijar el punto cero del instrumento. Un error común es utilizar agua desionizada pura como blanco. La solución en blanco debe ser una coincidencia matricial perfecta con las muestras, conteniendo todos los mismos constituyentes excepto el elemento que se está midiendo. Por ejemplo, si sus muestras se prepararon disolviéndolas en 10 mL de ácido clorhídrico y diluyéndolas a 100 mL, su blanco debe contener también 10 mL del mismo ácido clorhídrico diluido a 100 mL. Esto garantiza que se sustraiga cualquier señal procedente del propio ácido, evitando interferencias de la matriz.

Preparación de las muestras:

• Muestras líquidas (por ejemplo, agua, suero, orina): Suelen ser las más sencillas de preparar. El paso principal es la dilución con agua desionizada para llevar la concentración del analito al rango lineal óptimo del instrumento.29 Para las muestras clínicas, una dilución precisa utilizando un diluyente automático es una práctica habitual.
• Muestras sólidas (por ejemplo, tierra, cemento, alimentos): Éstas requieren un proceso de digestión más complicado. Un procedimiento típico consiste en pesar una cantidad precisa del sólido, quemarlo hasta convertirlo en ceniza en un horno a alta temperatura, disolver la ceniza resultante en un ácido fuerte (como el clorhídrico o el nítrico), filtrar los sólidos restantes y, por último, diluir la solución clara hasta un volumen preciso y conocido.

Procedimiento de calibración

La calibración debe realizarse cada vez que se utilice el instrumento y debe comprobarse periódicamente durante las series analíticas largas.87

1. Calentamiento y estabilización: Encienda el instrumento, el compresor de aire y el suministro de gas. Encienda la llama y deje que el sistema se caliente y estabilice durante al menos 15-20 minutos mientras aspira continuamente agua desionizada. Esto garantiza que el quemador alcance una temperatura constante.7
2. Ajuste el cero (blanco): Aspire la solución en blanco preparada. Ajuste los controles del instrumento o utilice la función de software para poner a cero la lectura.7
3. Fije el Span (Calibrar): Para una calibración sencilla de dos puntos, aspire la solución patrón de mayor concentración y ajuste el control de sensibilidad o “span” del instrumento hasta que la pantalla indique el valor correcto. 7 Para una calibración multipunto más precisa, aspire cada uno de los patrones de trabajo en orden creciente de concentración. El software del instrumento utilizará estos puntos para generar una curva de calibración.88
4. Verifique la calibración: Tras la calibración, vuelva a analizar una de las soluciones patrón como si fuera una muestra desconocida para verificar que el instrumento lee la concentración correcta.

Mantenimiento de rutina: Cómo mantener su instrumento en condiciones óptimas

El mantenimiento proactivo es clave para evitar tiempos de inactividad y garantizar la calidad de los datos.

Diariamente (o antes de cada uso):

• Inspeccione los tubos: Compruebe que todos los tubos de gas y aire no presentan grietas, dobleces o conexiones sueltas.
• Compruebe el desagüe: Asegúrese de que el sifón de drenaje o el tubo en “U” está lleno de agua desionizada y funciona correctamente para evitar que se escape el gas.
• Enjuague el sistema: Al final de cada sesión, aspire agua DI durante al menos 5-10 minutos para enjuagar a fondo el nebulizador, la cámara de mezcla y el quemador de cualquier resto de sales o matriz de muestra.

Periódico (semanal/mensual):

• Limpie el nebulizador: El nebulizador es la fuente más común de problemas. Limpie cuidadosamente su capilar utilizando el alambre fino suministrado por el fabricante para eliminar cualquier obstrucción. Evite utilizar ácidos fuertes como el HCl, que pueden grabar el acero inoxidable con el tiempo; a menudo se prefiere el ácido nítrico.
• Limpie la cámara de mezcla y el quemador: Desmonte y limpie la cámara de mezcla, los deflectores y el cabezal del quemador siguiendo las instrucciones del fabricante. Un baño ultrasónico con una solución de limpieza recomendada puede ser eficaz para eliminar los depósitos más resistentes.
• Compruebe el filtro de aire: Inspeccione el filtro del compresor de aire en busca de suciedad o humedad y límpielo o sustitúyalo según sea necesario para garantizar un suministro de aire limpio.

Anual:

• Programe una visita de servicio y mantenimiento preventivo con un técnico certificado por el fabricante. Realizarán comprobaciones más exhaustivas, sustituirán las juntas tóricas y los retenes desgastados y verificarán el funcionamiento y la seguridad de los sistemas electrónicos y de manipulación de gases.

Guía de problemas comunes y soluciones

Incluso con los cuidados adecuados, pueden surgir problemas. En la siguiente tabla se describen los problemas más comunes, sus causas probables y las soluciones recomendadas.

Tabla 3: Guía de resolución de problemas comunes del fotómetro de llama

Síntoma	Causa(s) probable(s)	Solución(es) recomendada(s)
Fallo de encendido	No hay suministro de combustible o la presión del gas es incorrecta.	Compruebe que la válvula de la bombona de gas está abierta y que el regulador está ajustado a la presión correcta. Asegúrese de que hay combustible en la bombona.
	No hay chispa en el encendedor.	Compruebe si hay conexiones sueltas en el encendedor. La punta del encendedor puede estar sucia o mal colocada; límpiela y ajuste su distancia al cabezal del quemador. Si sigue fallando, puede ser necesario sustituir el encendedor.
	Relación aire/combustible incorrecta.	Ajuste la válvula de combustible. Muy poco o demasiado combustible puede impedir el encendido.
Lecturas inestables o a la deriva	Llama inestable.	Compruebe si hay corrientes de aire en la habitación. Asegúrese de que el compresor de aire proporciona un suministro de aire constante, sin pulsaciones y a la presión correcta. Compruebe si hay obstrucciones en el cabezal del quemador.
	Cámara de nebulización/mezcla contaminada o bloqueada.	Esta es la causa más común. Desmonte y limpie a fondo el nebulizador, la cámara de mezcla y el cabezal del quemador.
	El instrumento requiere recalibración.	Las condiciones ambientales (temperatura, humedad) pueden haber cambiado. Realice una nueva calibración.
No hay captación de muestra (no hay señal)	Tubo capilar de muestra o nebulizador obstruidos.	Desconecte el tubo de muestra e intente aspirar agua desionizada de un vaso de precipitados. Si sigue fallando, el nebulizador está obstruido. Utilice el alambre de limpieza suministrado para eliminar cuidadosamente la obstrucción.
	La muestra es demasiado viscosa.	Diluya la muestra con agua desionizada.
Resultados inexactos	Estándares o blanco preparados incorrectamente.	Vuelva a preparar cuidadosamente todas las soluciones estándar y en blanco, utilizando agua de gran pureza y matraces aforados. Asegúrese de que el blanco coincide con la matriz de las muestras.
	La concentración de la muestra está fuera del intervalo lineal.	Diluya la muestra para situar su concentración dentro del intervalo calibrado del instrumento.
	Interferencia no controlada (química, ionización, etc.).	Identifique la fuente de interferencia. Añada el agente liberador o supresor de ionización apropiado a todas las muestras, estándares y al blanco.

Conclusión: El valor perdurable y el futuro de la fotometría de llama

En el panorama de la química analítica moderna, poblado por tecnologías muy complejas y versátiles como la ICP-MS y la cromatografía avanzada, el fotómetro de llama destaca por su elegante sencillez y su finalidad bien definida. Sus principales puntos fuertes -rentabilidad inigualable, sencillez operativa y análisis rápidos y fiables para un conjunto específico de elementos- no son reliquias de una época pasada, sino que son precisamente los atributos que garantizan su papel continuado y vital en los laboratorios de todo el mundo.

El instrumento ha demostrado ser indispensable en sectores críticos. En el diagnóstico clínico, sigue siendo una herramienta de primera línea para la medición de electrolitos que salva vidas. En la industria del cemento, es la norma establecida para garantizar la seguridad y durabilidad de nuestras infraestructuras. En la agricultura y la producción alimentaria, es una pieza clave para mantener la salud del suelo y verificar la calidad nutricional. En todos estos campos, el fotómetro de llama tiene éxito porque es la “herramienta adecuada para el trabajo”: una solución económica y eficaz perfectamente adaptada al análisis rutinario de metales alcalinos y alcalinotérreos.

El futuro de la fotometría de llama no es el de la obsolescencia, sino el de la evolución. Los fabricantes siguen innovando, integrando la tecnología moderna para potenciar sus puntos fuertes inherentes. El desarrollo de la detección multicanal simultánea, los compresores de aire incorporados, los enclavamientos de seguridad inteligentes y el sofisticado software de automatización y gestión de datos han hecho que los instrumentos actuales sean más potentes, fáciles de usar y seguros que nunca. Mientras exista la necesidad de realizar mediciones rápidas, precisas y económicas de sodio, potasio, litio, calcio y bario, el fotómetro de llama, una técnica con una rica historia y un propósito claro, seguirá siendo un instrumento esencial y muy valorado en el laboratorio analítico.

El mantenimiento de esta guía corre a cargo del equipo técnico principal de HINOTEK, compuesto por ingenieros superiores y científicos de aplicaciones con más de dos décadas de experiencia práctica en campos como la microscopía, la centrifugación y la espectrofotometría. Nos comprometemos a garantizar que cada dato de esta guía -desde los principios de los instrumentos y las especificaciones técnicas hasta los consejos para la adquisición de equipos de laboratorio- mantenga el máximo nivel de precisión y actualidad.
Este contenido se revisa y actualiza periódicamente para reflejar los últimos estándares de la industria y los avances tecnológicos. Valoramos los comentarios de la comunidad científica mundial. Si tiene alguna pregunta o sugerencia, o desea comentar algún detalle técnico, no dude en ponerse en contacto con nuestro equipo de expertos en [email protected].
