Parte 1: Introducción a la refractometría y al refractómetro de Abbe

El índice de refracción, es una medida de cómo la luz interactúa con una sustancia, revelando detalles intrínsecos sobre su composición y pureza. El instrumento más clásicamente asociado a la medición precisa de esta propiedad es el Refractómetro de Abbe. Durante más de un siglo, este elegante aparato ha sido la piedra angular de los laboratorios de innumerables industrias, desde la producción de alimentos hasta la investigación farmacéutica. Este artículo ofrece una exploración exhaustiva del refractómetro de Abbe, profundizando en los principios científicos que rigen su funcionamiento, la intrincada tecnología de su diseño, sus diversas aplicaciones y su lugar en el panorama de la instrumentación analítica moderna.

1.1 El concepto fundamental del índice de refracción

El índice de refracción (IR), a menudo denotado por el símbolo “n”, es una propiedad física adimensional que cuantifica el grado en que la luz se curva, o refracta, cuando pasa de un medio a otro. Se define formalmente como la relación entre la velocidad de la luz en el vacío (‘c’) y la velocidad de la luz en la sustancia (‘v’). Esta relación se expresa mediante la sencilla fórmula: n=vc

Por ejemplo, el índice de refracción del agua es aproximadamente 1,333, lo que significa que la luz viaja 1,333 veces más rápido en el vacío que en el agua. Dado que la velocidad de la luz en cualquier medio material es siempre menor que en el vacío, el índice de refracción de cualquier sustancia es siempre mayor que 1.

Este valor único es una constante física intrínseca para una sustancia pura en condiciones específicas de temperatura y longitud de onda, de forma muy similar a su punto de fusión o densidad. Esta característica la convierte en una herramienta excepcionalmente potente para diversos fines analíticos:

• Identificación: Midiendo el índice de refracción de una sustancia pura desconocida y comparándolo con los valores conocidos de la bibliografía, a menudo se puede identificar el material.
• Evaluación de la pureza: Cualquier impureza presente en una sustancia alterará su índice de refracción. Por lo tanto, medir el RI y compararlo con el valor del compuesto puro proporciona un método rápido y sensible para evaluar la pureza.
• Medición de la concentración: El índice de refracción de una solución cambia de forma predecible con la concentración de un soluto. Esto permite utilizar el instrumento para determinar la concentración de sólidos disueltos, como azúcar, sal o proteínas, en una solución.

La verdadera utilidad de la refractometría reside en su capacidad para servir como medida aproximada de una amplia gama de parámetros de valor comercial. Aunque el instrumento en sí sólo mide una constante física fundamental (RI), sus aplicaciones más comunes son la determinación de propiedades como el contenido de azúcar (Brix), la salinidad, los niveles de proteínas y la identidad de las piedras preciosas. Existe una correlación fuerte, fiable y bien documentada entre el índice de refracción y estas otras características. Por consiguiente, el poder de la refractometría no reside únicamente en medir el IR, sino en utilizarlo como un “traductor” rápido, no destructivo y preciso para determinar otras propiedades que son más difíciles, largas o caras de medir directamente.

1.2 El legado perdurable de Ernst Abbe

El refractómetro Abbe debe su nombre a su inventor, el brillante físico alemán Ernst Abbe. Diseñó el primer instrumento de este tipo en 1869 mientras trabajaba en colaboración con Carl Zeiss, una asociación que revolucionaría el campo de la óptica y la fabricación de instrumentos científicos. Las aportaciones de Abbe a la óptica fueron profundas; también es célebre por desarrollar la fórmula de la apertura numérica, que mejoró de forma fundamental el poder de resolución de los microscopios, y por diseñar el prisma de Abbe, dos elementos fundamentales para el funcionamiento de su refractómetro.

La genialidad del diseño de Abbe queda patente en su notable longevidad. Más de 150 años después de su invención, los principios fundamentales y el diseño central del refractómetro de Abbe siguen en uso y se siguen copiando en los instrumentos modernos. Este legado perdurable es un testimonio de la elegancia, robustez y eficacia del diseño, solidificando su estatus como instrumento clásico y fundacional en la historia de la ciencia.

1.3 ¿Qué es un refractómetro de Abbe? Una visión general

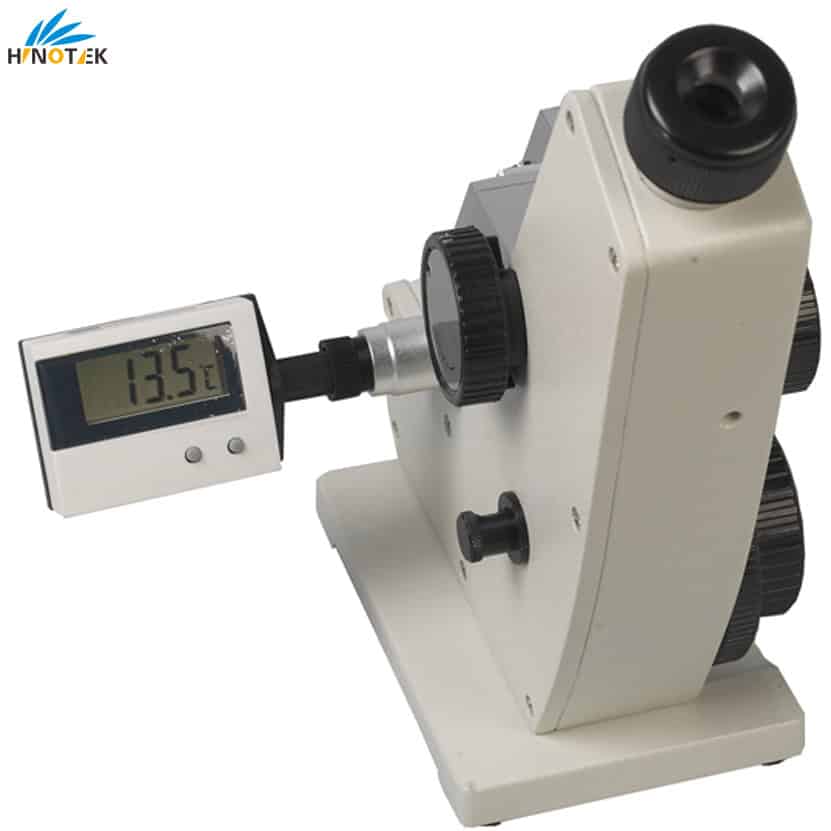

Un refractómetro Abbe es un instrumento de laboratorio de sobremesa de alta precisión diseñado para la determinación exacta del índice de refracción de líquidos transparentes o translúcidos, plásticos y sustancias sólidas. Se clasifica como refractómetro de ángulo crítico, término que describe su principio de funcionamiento fundamental. Una de sus ventajas prácticas más significativas es que sólo requiere un volumen de muestra muy pequeño -a menudo sólo una o dos gotas- para obtener una medición muy precisa y reproducible. Esta combinación de alta precisión, versatilidad en el tipo de muestra y necesidad mínima de muestra ha asegurado su lugar como herramienta indispensable en los laboratorios de investigación, desarrollo y control de calidad de todo el mundo.

Parte 2: Los principios científicos: Cómo revela la luz la identidad de una muestra

Para apreciar plenamente el ingenio del refractómetro de Abbe, primero hay que comprender los principios fundamentales de la física que explota. El instrumento es una aplicación magistral de las leyes ópticas para crear un dispositivo de medición práctico.

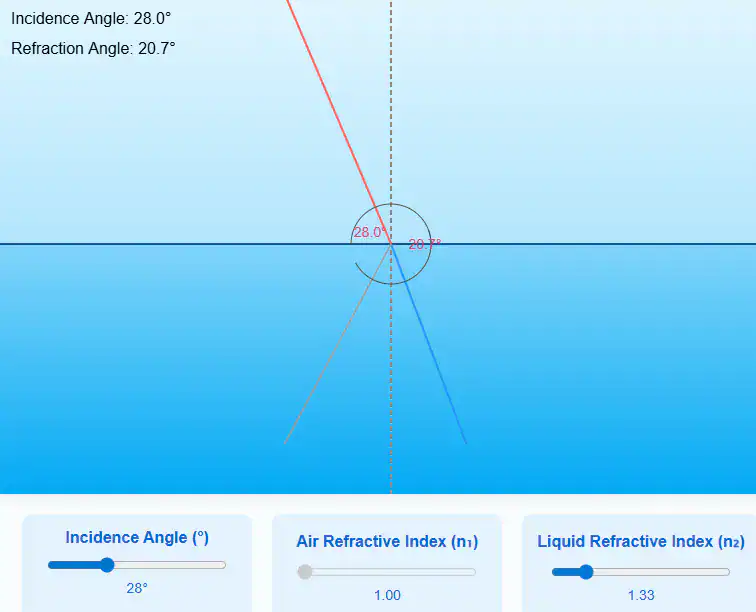

2.1 La ley de la refracción: La ley de Snell

En el corazón de la refractometría se encuentra el fenómeno de la refracción: la curvatura de la luz cuando atraviesa la frontera entre dos medios diferentes. Esta curvatura se produce porque la velocidad de la luz cambia al entrar en un nuevo medio con una densidad óptica diferente. La relación precisa entre los ángulos y las propiedades de los medios se describe mediante la Ley de Snell.

La Ley de Snell establece que para un rayo de luz que pasa de un primer medio con índice de refracción ‘n1’ a un segundo medio con índice de refracción ‘n2’, la relación entre el seno del ángulo de incidencia (‘θ1’) y el seno del ángulo de refracción (‘θ2’) es constante e igual a la relación de los índices de refracción. Los ángulos se miden con respecto a la normal, que es una línea perpendicular al límite de la superficie.4 Matemáticamente, la ley de Snell se expresa como: n1sin(θ1)=n2sin(θ2)

Esta ecuación es el fundamento de la refractometría. Establece un vínculo predecible y matemático entre el ángulo al que se curva la luz y los índices de refracción intrínsecos de los materiales implicados, un vínculo que el refractómetro de Abbe está diseñado expertamente para medir.

2.2 El ángulo crítico y la reflexión interna total (TIR): El corazón de la medición

El principio básico de funcionamiento del refractómetro Abbe se basa en el concepto de ángulo crítico. Este fenómeno se produce en un conjunto específico de condiciones definidas por la ley de Snell. Consideremos la configuración dentro del refractómetro: la luz pasa de la muestra (elmedio con un índice de refracción más bajo, “ns”) al prisma de medición (el medio con un índice de refracción más alto, “np”).

El instrumento está diseñado para iluminar la interfaz muestra-prisma con rayos de luz desde todos los ángulos posibles, incluidos los que son casi paralelos a la interfaz: un ángulo de incidencia de 90 grados, también conocido como “incidencia rasante”. Cuando se produce esta incidencia rasante, el ángulo de refracción en el interior del prisma alcanza su valor máximo posible. Este ángulo máximo de refracción se define como ángulo crítico, denotado como “θc”.

Cualquier rayo de luz que incida en la interfase con un ángulo de incidencia inferior a 90 grados se refractará en el interior del prisma con un ángulo inferior a ‘θc’. En consecuencia, toda la luz refractada está contenida dentro de un cono definido por el ángulo crítico.4 Esto crea un campo de visión visualmente distinto en el ocular del instrumento: una zona brillante que corresponde al cono de luz refractada, y una zona totalmente oscura donde no puede refractarse ninguna luz.4 La línea nítida que separa estas dos regiones es la línea de sombra, y su posición corresponde directamente al ángulo crítico.

La relación entre el índice de refracción de la muestra y el ángulo crítico puede deducirse directamente de la ley de Snell:

1. Empiece con la forma general de la Ley de Snell: nssin(θs)=npsin(θp).
2. En la condición de ángulo crítico, la luz incidente de la muestra se encuentra en ángulo rasante, por lo que el ángulo de incidencia θs=90∘, y por tanto sin(θs)=1.
3. En esta misma condición, el ángulo de refracción dentro del prisma es, por definición, el ángulo crítico, por lo que θp=θc.
4. Sustituyendo estos valores en la ley de Snell se obtiene: ns×1=npsin(θc).
5. Esto se simplifica en la ecuación fundamental para un refractómetro de ángulo crítico: ns=npsin(θc).
   Esta ecuación revela la elegancia del diseño del instrumento. El índice de refracción del prisma de medición, “np”, es una constante conocida y de alta precisión. Por lo tanto, midiendo mecánicamente el ángulo crítico ‘θc’ (lo que se hace alineando la línea de sombra con la retícula del ocular), el instrumento puede calcular y mostrar directamente el índice de refracción desconocido de la muestra, ‘ns’.

2.3 El reto de la dispersión cromática y la ingeniosa solución de Abbe

Un reto importante en refractometría es que el índice de refracción de una sustancia depende de la longitud de onda de la luz utilizada para la medición. Este fenómeno se conoce como dispersión cromática. Generalmente, las longitudes de onda más cortas de la luz (como el violeta y el azul) se curvan con más fuerza que las longitudes de onda más largas (como el rojo y el naranja).

Si se utilizara una simple fuente de luz blanca (que contiene un espectro de todas las longitudes de onda visibles), cada color se refractaría en un ángulo ligeramente diferente. Esto provocaría que la línea de sombra nítida y definida se difuminara en una franja borrosa con los colores del arco iris, haciendo imposible una medición precisa.Para superar esto, Ernst Abbe incorporó a su diseño una innovación brillante y fundamental: un compensador de dispersión. Este dispositivo consiste en un par de prismas Amici idénticos , que son prismas compuestos especiales diseñados para dispersar la luz sin desviar la longitud de onda central. Estos dos prismas Amici se colocan en la trayectoria óptica del telescopio y están orientados para girar en sentidos opuestos. Girando un mando de control, el operador puede ajustar la orientación de estos prismas. Este ajuste introduce una cantidad de dispersión que es igual en magnitud pero opuesta en dirección a la dispersión causada por el prisma de medición y la muestra. Esto anula eficazmente la aberración cromática, recombinando los rayos coloreados y restaurando una línea de sombra única, nítida y acromática (en blanco y negro).

Esta compensación está calibrada para que la lectura final corresponda al índice de refracción a la longitud de onda estándar de la línea D del sodio (589 nm), aunque se utilice una simple fuente de luz blanca. La inclusión del compensador del prisma Amici fue un paso revolucionario que democratizó la refractometría de alta precisión. Antes del diseño de Abbe, para lograr tal precisión habría sido necesario utilizar una fuente de luz monocromática pura, como una lámpara de vapor de sodio, que era cara, engorrosa y no siempre estaba disponible en un laboratorio típico. Al integrar este elegante sistema de compensación, Abbe creó un instrumento que podía utilizar cualquier fuente sencilla de luz blanca -la luz del día o una lámpara incandescente común- y aun así producir un resultado estandarizado y muy preciso. Esta innovación transformó la refractometría de un experimento de física especializada en una técnica analítica rutinaria, práctica y accesible, y es una razón clave del éxito perdurable del instrumento.

Parte 3: Anatomía del refractómetro de Abbe: Un análisis componente por componente

El refractómetro Abbe es un sofisticado conjunto de componentes ópticos y mecánicos, cada uno de los cuales desempeña un papel fundamental en el proceso de medición. Comprender la función de cada pieza proporciona una apreciación más profunda del diseño y el funcionamiento del instrumento.

3.1 El conjunto del prisma: El corazón de la interfaz

El núcleo del instrumento es el conjunto de prismas, donde interactúan la luz, la muestra y el prisma de medición. Consta de dos prismas principales.

• Prisma iluminador: Se trata del prisma superior abatible que puede abrirse para aplicar la muestra. Su característica de diseño más crucial es una superficie mate o rugosa en el lado que recibe la luz entrante. Esta superficie esmerilada no es un defecto; es un componente esencial. Cuando la luz de la fuente incide en esta superficie, se dispersa en todas direcciones. Esta dispersión garantiza que los rayos de luz atravesarán la muestra y golpearán la superficie del prisma de medición en todos los ángulos de incidencia posibles, desde 0° hasta la incidencia rasante esencial de 90° necesaria para generar el ángulo crítico.
• Prisma refractor (o prisma de medición): Es el prisma inferior fijo sobre el que se coloca la muestra. Es el componente óptico más crítico del instrumento. Se construye a partir de un tipo especial de vidrio con un índice de refracción muy alto y conocido con precisión (por ejemplo, vidrio de sílex con un RI de 1,75). Se trata de un requisito de diseño fundamental, ya que el fenómeno del ángulo crítico sólo puede utilizarse para la medición si el índice de refracción del prisma es superior al de la muestra que se está analizando. La superficie superior de este prisma está pulida con un grado de suavidad extremadamente alto para garantizar una interfaz óptica perfecta con el líquido de la muestra.

3.2 La trayectoria óptica y el sistema de visión

El sistema óptico traduce el fenómeno físico en la superficie del prisma en una medición legible para el operador.

• Telescopio y ocular: Un telescopio fijo amplía la visión de la salida del prisma, permitiendo al operador observar claramente el campo de visión. El ocular es la lente por la que mira el usuario. Contiene un retículo, que consiste en finas retículas que sirven como punto de referencia preciso. La medición se realiza alineando perfectamente la línea de sombra con la intersección de estas retículas. El ocular puede enfocarse girándolo, lo que permite a cada usuario ajustarlo a su propia visión.
• La escala: El ángulo del conjunto de prismas necesario para centrar la línea de sombra está vinculado mecánicamente a una escala precalibrada. En los primeros diseños, se requería un segundo telescopio para leer esta escala. Sin embargo, la mayoría de los refractómetros Abbe modernos presentan un diseño más cómodo en el que la escala se proyecta en el mismo ocular que la vista de medición. Pulsando un interruptor, el usuario puede alternar entre ver la línea de sombra y ver la escala. La escala suele estar graduada con dos conjuntos de valores: elíndice de refracción fundamental
  (nD) y una escala derivada, específica de la aplicación, como el porcentaje de Brix (para la concentración de sacarosa).

3.3 El sistema de control de la temperatura: Garantizar la estabilidad de la medición

El índice de refracción de la mayoría de los líquidos es muy sensible a los cambios de temperatura. A medida que aumenta la temperatura de un líquido, suele disminuir su densidad. Esto permite que la luz viaje más rápido a través del medio, lo que a su vez hace que el índice de refracción disminuya.5 Para muchos líquidos orgánicos comunes, este cambio es sustancial, ya que el índice de refracción disminuye aproximadamente entre -0,0004 y -0,0005 por cada 1 °C de aumento de la temperatura.

Esta dependencia de la temperatura hace que el control preciso de la temperatura no sea sólo una característica opcional, sino una necesidad absoluta para obtener mediciones precisas y reproducibles. La precisión declarada de un refractómetro Abbe típico suele ser del cuarto decimal (por ejemplo, ±0,0002). Una fluctuación de temperatura de un solo grado centígrado puede introducir un error de ±0,0005, lo que supone más del doble de la precisión inherente al instrumento. Si no se estabiliza la temperatura, el cuarto decimal de la lectura carece esencialmente de sentido.

Para resolver este problema crítico, los refractómetros Abbe de laboratorio se construyen con una camisa de agua que encierra el conjunto del prisma. Esta camisa está equipada con boquillas de entrada y salida. Un baño de agua circulante externo, o termostato, se conecta a estas boquillas para bombear continuamente un fluido (normalmente agua) a una temperatura precisa y constante (por ejemplo, 20,0 °C) a través de la cubierta. Esto garantiza que tanto los prismas como la muestra alcancen y mantengan una temperatura estable y conocida durante la medición. Se monta un termómetro en la carcasa del prisma para que el operador pueda verificar que se ha alcanzado la temperatura objetivo y que ésta es estable. Debido a esta fuerte dependencia de la temperatura, todas las mediciones de índice de refracción de alta precisión deben informarse con la temperatura a la que se tomaron, por ejemplo, como “nD20″ para una medición a 20 °C.

Tabla 1: Especificaciones típicas de un refractómetro Abbe de laboratorio

Para proporcionar una comprensión cuantitativa de las capacidades del instrumento, la tabla siguiente resume las especificaciones típicas de rendimiento recopiladas de varios modelos.

Parámetro	Valor típico
Índice de refracción (nD) Gama	1,3000 a 1,7200
Brix (%) Gama	0 a 95
Resolución (división de escala)	0,0005 nD / 0,25% Brix
Precisión	±0,0002 nD / ±0,1% Brix
Rango de control de temperatura	0 °C a 70 °C

Parte 4: Dominio del instrumento: Calibración, funcionamiento y mantenimiento

Utilizar y mantener correctamente un refractómetro Abbe es crucial para obtener resultados precisos y garantizar una larga vida útil del instrumento. Esta sección ofrece una guía práctica y paso a paso para los usuarios.

4.1 Calibración: La base de la precisión

La calibración valida toda la alineación óptico-mecánica del instrumento, garantizando que la lectura de la escala refleje con exactitud la medición física. Debe realizarse con regularidad, especialmente si el instrumento se ha movido o si se requiere una gran precisión.

• Calibración con agua destilada: Para el extremo inferior del rango del índice de refracción, el agua destilada es el patrón universal.

1. Asegúrese de que los prismas están perfectamente limpios y secos.
2. Coloque unas gotas de agua destilada en el prisma de medición.
3. Cierre los prismas y deje transcurrir entre 5 y 10 minutos para que la temperatura se estabilice en el punto de ajuste del baño de agua circulante (normalmente 20 °C).
4. Realice una medición como se describe en el PNT que figura a continuación.
5. La lectura debe ser de 1,3330 nD (o 0,0% Brix) a 20 °C. Si la lectura se desvía, se gira un pequeño tornillo de calibración específico con un destornillador para ajustar la escala hasta que lea el valor correcto.

• Calibración con una probeta de vidrio: Para validar el rango superior de la báscula o para aplicaciones en las que intervienen sólidos, se utiliza una pieza de prueba de vidrio estándar. Se trata de un pequeño bloque de vidrio óptico con un índice de refracción conocido con precisión grabado en él.

1. Aplique una sola gota de un líquido de contacto (por ejemplo, 1-bromonaftaleno o diiodometano) sobre el prisma de medición. El líquido de contacto debe tener un índice de refracción superior al de la probeta. (Nota: Si adquiere un refractómetro Abbe de HINOTEK y lo envía por transporte aéreo o urgente, retiraremos el 1-Bromonaftaleno porque es un líquido y no puede transportarse por aire).
2. Coloque suavemente la cara pulida de la probeta de vidrio sobre el prisma, asegurándose de que quede una capa fina y sin burbujas de líquido de contacto entre ambos.
3. Realice una medición. La lectura debe coincidir con el valor grabado en la probeta. Si no es así, ajuste el tornillo de calibración como se indica más arriba.

4.2 Procedimiento normalizado de trabajo (PNT) para muestras líquidas

El siguiente procedimiento, sintetizado a partir de múltiples guías operativas, describe el método estándar para medir una muestra líquida.

1. Limpie los prismas: Comience asegurándose de que las superficies superior e inferior del prisma están impecablemente limpias y secas. Utilice un pañuelo para lentes blandas humedecido con un disolvente adecuado (por ejemplo, etanol o acetona) y termine con un pañuelo seco.
2. Aplique la muestra: Con una pipeta desechable limpia, abra el conjunto del prisma articulado y coloque 2-3 gotas de la muestra líquida en el centro del prisma inferior (de medición). Es fundamental evitar que la punta de la pipeta toque la superficie del prisma, ya que el vidrio es blando y se raya con facilidad.
3. Cierre los prismas: Baje suavemente el prisma superior y ciérrelo en su sitio. El líquido debe extenderse formando una película fina y uniforme que cubra completamente la superficie del prisma, sin burbujas de aire atrapadas. Si hay burbujas, vuelva a abrir y cerrar los prismas o limpie y vuelva a aplicar la muestra.
4. Ilumine: Encienda la fuente de luz del instrumento y colóquela de modo que proporcione una iluminación brillante y uniforme de la ventana del prisma.
5. Enfoque el ocular: Mire por el ocular y gírelo hasta que los retículos aparezcan nítidos y claros contra el fondo.
6. Encuentre el límite: Gire el gran volante de ajuste situado en el lateral del instrumento. Esto hace girar el conjunto del prisma y llevará la línea de sombra clara/oscura al campo de visión.
7. Compense el color: Es probable que el límite aparezca como una franja borrosa de color. Gire el dial del compensador de dispersión hasta que este color desaparezca y el límite se convierta en una línea nítida y bien definida en blanco y negro.
8. Alinee y lea: Vuelva a girar con cuidado el gran volante de ajuste para desplazar la línea de sombra nítida de modo que quede perfectamente centrada en la intersección de los retículos. Pulse el interruptor de lectura de escala (en los modelos que dispongan de él) para iluminar la escala interna. Lea el valor de la escala apropiada (superior para el índice de refracción, inferior para Brix) con el número correcto de decimales, interpolando el último dígito si es necesario.
9. Registre la temperatura: Anote y registre la temperatura que aparece en el termómetro incorporado, ya que se trata de una parte fundamental del resultado.
10. Limpiar: En cuanto termine la medición, abra los prismas. Utilice un pañuelo de papel para eliminar la mayor parte de la muestra y, a continuación, limpie a fondo las superficies de los prismas como se describe en el paso 1. Esto evita que la muestra se seque en el prisma y se produzca contaminación cruzada.

4.3 Medición de muestras sólidas y opacas

La versatilidad del refractómetro Abbe se extiende a los materiales sólidos y opacos, que requieren técnicas ligeramente diferentes.

• Sólidos transparentes: Una muestra sólida transparente (por ejemplo, vidrio o plástico) debe tener al menos una cara pulida perfectamente plana. Se coloca una gota de un líquido de contacto adecuado, que debe tener un índice de refracción superior al del sólido que se está midiendo, sobre el prisma de medición. A continuación, se presiona suavemente la cara pulida del sólido contra el líquido, lo que rellena cualquier hueco microscópico y garantiza un buen contacto óptico. A continuación, se procede a la medición utilizando el método de luz transmitida descrito para los líquidos.
• Muestras opacas o translúcidas: Las muestras que no transmiten la luz, como los líquidos oscuros, los polímeros o las soluciones turbias, no pueden medirse con el método estándar. Para éstas, se utiliza el método de la luz reflejada. El prisma iluminador se abre y se aparta. La fuente de luz se reposiciona para que la luz pase a través de la parte frontal del prisma de medición estacionario. La luz viaja a través del prisma, se refleja en la interfaz entre el prisma y la muestra opaca y vuelve a entrar en el telescopio. El límite del ángulo crítico se sigue formando y se puede medir de la misma manera.

4.4 Mantenimiento y mejores prácticas para la longevidad

Un cuidado adecuado es esencial para mantener la precisión y prolongar la vida útil de un refractómetro Abbe.

• La limpieza es primordial: El paso de mantenimiento más importante es limpiar a fondo los prismas antes e inmediatamente después de cada uso. Los residuos de muestras anteriores pueden causar errores significativos en las mediciones posteriores y pueden corroer la delicada superficie del prisma con el tiempo.
• Técnica de limpieza adecuada: Utilice únicamente materiales suaves y no abrasivos, como el pañuelo de papel para lentes de laboratorio. Humedezca el tejido con un disolvente adecuado (agua destilada para soluciones acuosas, etanol o acetona para muestras orgánicas). Es preferible un movimiento suave de frotado o secado a un frotamiento enérgico, ya que así se minimiza el riesgo de rayar el vidrio óptico blando.
• Manipule con cuidado: El cristal del prisma es la parte más valiosa y frágil del instrumento. No permita nunca que objetos duros -como puntas de pipeta de vidrio, espátulas metálicas o varillas agitadoras- toquen su superficie.
• Almacenamiento: Cuando no se utilice, el instrumento debe cubrirse para protegerlo del polvo y guardarse en un lugar seco y bien ventilado para evitar que la humedad dañe los componentes ópticos. Es una buena práctica colocar un trozo limpio y doblado de pañuelo para lentes entre los prismas durante el almacenamiento para evitar que se toquen accidentalmente y para amortiguarlos.
• Evite los golpes físicos: El refractómetro es un instrumento óptico de precisión. Las vibraciones o impactos fuertes pueden desajustar la óptica y la mecánica internas, provocando una pérdida de precisión. No intente desmontar o reparar usted mismo los componentes internos; esto debe dejarse en manos de técnicos cualificados.

Parte 5: Aplicaciones en todas las industrias: El analista versátil

La capacidad del refractómetro Abbe para proporcionar análisis rápidos, precisos y no destructivos con una cantidad mínima de muestra lo ha convertido en una herramienta indispensable en una amplia gama de campos científicos e industriales.

5.1 Industria alimentaria y de bebidas: El guardián de la calidad y el sabor

En la industria alimentaria y de bebidas, el refractómetro es una piedra angular del control de calidad. Su principal aplicación es la medición de Brix (símbolo °Bx), una escala que corresponde al porcentaje de contenido de sólidos solubles en una solución. Dado que el sólido soluble más común en los productos alimentarios es el azúcar, la escala Brix se utiliza como una medida directa y rápida de la concentración de azúcar.

Entre sus principales aplicaciones se incluyen:

• Control de calidad: Garantizar la consistencia del producto en zumos, mermeladas, jaleas, siropes, miel, bebidas carbonatadas y productos lácteos, verificando que el contenido de azúcar coincide con la especificación de la receta.
• Evaluación de la madurez: Los vinicultores y fruticultores utilizan refractómetros para medir el contenido de azúcar de las uvas y otras frutas directamente en el campo. Esto ayuda a determinar el momento óptimo de la vendimia para lograr el equilibrio deseado de dulzor y sabor. En la elaboración del vino se utilizan a menudo las escalas Oechsle o KMW-Babo, que están directamente relacionadas con el valor Brix.
• Elaboración de cerveza: En la producción de cerveza, los refractómetros se utilizan para medir la concentración de azúcares en el mosto (el líquido extraído del proceso de maceración). Esta medición, a menudo expresada en la escala de Plato, es fundamental para controlar el proceso de fermentación y predecir el contenido final de alcohol de la cerveza.

5.2 Sector farmacéutico y químico: Garantizar la pureza y la potencia

En los sectores farmacéutico y químico, altamente regulados y en los que la pureza y la concentración son primordiales, el refractómetro Abbe constituye una herramienta analítica vital.

• Garantía de calidad: Se utiliza para las pruebas de pureza y los controles de calidad de las materias primas entrantes, los productos intermedios en proceso y los productos farmacéuticos finales. Comparando el índice de refracción medido con un patrón, los técnicos pueden verificar rápidamente la identidad y pureza de una sustancia.
• Determinación de la concentración: El instrumento se utiliza para determinar con precisión la concentración de diversas soluciones químicas, reactivos y disolventes utilizados en entornos de fabricación y laboratorio.
• Uso clínico y hospitalario: En las farmacias hospitalarias, los refractómetros se utilizan en la composición de medicamentos para garantizar una formulación correcta. También se han convertido en una herramienta clave en los programas de prevención del desvío de fármacos; al comprobar rápidamente la concentración de narcóticos inyectables como el fentanilo, el personal puede verificar que el fármaco no ha sido diluido ni manipulado.
• Investigación y desarrollo: En los laboratorios de I+D, el refractómetro se utiliza para caracterizar compuestos recién sintetizados y para controlar el progreso de las reacciones químicas.

5.3 Gemología: Desenmascarar la identidad de las piedras preciosas

En el campo de la gemología, el refractómetro es una de las herramientas más fundamentales y poderosas para la identificación de piedras preciosas. A diferencia de otros sectores en los que mide la concentración, aquí se utiliza para determinar una propiedad física clave para la identificación.

• Identificación de piedras preciosas: Cada tipo de piedra preciosa tiene un índice de refracción característico o una estrecha gama de valores de RI. Un gemólogo puede medir el RI de una piedra desconocida y compararlo con tablas de referencia para determinar su identidad. Este es un método primordial para distinguir, por ejemplo, un rubí natural de una espinela roja o de una imitación de vidrio.
• Detección de la birrefringencia: Muchas piedras preciosas (como el rubí, el zafiro y la turmalina) son ópticamente anisótropas, lo que significa que tienen más de un índice de refracción en función de la polarización de la luz que las atraviesa. Esta propiedad se denomina birrefringencia. Utilizando un filtro polarizador en el ocular, un refractómetro gemológico puede medir tanto el índice de refracción más bajo como el más alto. La diferencia numérica entre estos dos valores es la birrefringencia de la piedra, que es otra característica crítica de diagnóstico que ayuda en la identificación.
• Detección de autenticidad y tratamiento: El refractómetro ayuda a distinguir las piedras preciosas naturales de sus homólogas sintéticas y a veces puede ayudar a detectar ciertos tratamientos, como el aceitado de las esmeraldas, que altera el índice de refracción aparente.

Tabla 2: Resumen de las aplicaciones del refractómetro de Abbe

Esta tabla ofrece una visión general consolidada de las diversas aplicaciones del instrumento en distintos sectores.

Industria	Aplicaciones clave	Parámetro medido	Ejemplo Productos / Muestras
Alimentos y bebidas	Control de calidad, pruebas de madurez, supervisión de procesos	Brix (%), Oechsle (°Oe), Plato (°P)	Zumos de fruta, vino, cerveza, miel, mermelada, refrescos
Farmacéutico y químico	Análisis de pureza, comprobación de la concentración, composición de fármacos	Índice de refracción (nD), % de concentración	Disolventes, reactivos químicos, ingredientes farmacéuticos activos (API), medicamentos inyectables
Gemología	Identificación de piedras preciosas, Verificación de autenticidad	Índice de refracción (nD), birrefringencia	Rubí, zafiro, esmeralda, diamante, cuarzo, imitaciones de vidrio
Otras Industrias	Control de calidad, concentración de mezclas	Índice de refracción (nD), % de concentración	Grasas, aceites, pinturas, barnices, refrigerantes, disolventes, adhesivos

Parte 6: El refractómetro de Abbe en su contexto: Un análisis comparativo

Aunque el refractómetro Abbe clásico sigue siendo un elemento básico de laboratorio, el campo de la refractometría ha evolucionado. Comprender cómo se compara el Abbe con otros instrumentos disponibles -como los modelos portátiles de mano y las modernas unidades digitales de sobremesa- es esencial para seleccionar la herramienta adecuada para una tarea específica.

6.1 Refractómetro Abbe frente a los refractómetros portátiles (analógicos y digitales)

La principal distinción entre un refractómetro Abbe y un refractómetro portátil es un compromiso entre la precisión de laboratorio y la portabilidad sobre el terreno.

• Refractómetro Abbe: Se trata de un instrumento estacionario de sobremesa diseñado para un entorno de laboratorio controlado. Sus puntos fuertes son su gran precisión (normalmente con cuatro decimales, ±0,0002 nD), su estabilidad y su capacidad para realizar mediciones a temperaturas muy controladas mediante un baño de agua. También es más versátil, capaz de medir tanto muestras líquidas como sólidas. Sin embargo, es más caro, más grande y no es portátil. El Abbe se considera a menudo el “patrón oro” con el que se comprueba la precisión de los refractómetros portátiles.
• Refractómetros portátiles: Estos instrumentos están diseñados para ser rápidos, cómodos y portátiles. Son pequeños, ligeros e ideales para comprobaciones rápidas sobre el terreno, en una fábrica o junto a una línea de producción.

• Los de mano analógicos son los más sencillos y económicos. Funcionan según el mismo principio de ángulo crítico, pero requieren que el usuario sostenga el instrumento frente a una fuente de luz y lea una escala a través de un ocular. Su precisión es menor y son más susceptibles a los errores de interpretación del usuario.
• Los instrumentos portátiles digitales representan una mejora significativa. Utilizan una fuente de luz LED y un sensor fotodiodo para leer la línea de sombra electrónicamente, mostrando el resultado en una pantalla digital. Esto elimina la subjetividad del usuario y mejora la precisión. Muchos también incorporan la Compensación automática de temperatura (ATC), que utiliza un termómetro incorporado y algoritmos para corregir la lectura en función de la temperatura ambiente, una característica crucial para el uso sobre el terreno cuando no resulta práctico un baño de agua.

La relación entre estos instrumentos suele ser complementaria. Un vinicultor podría utilizar un refractómetro digital de mano en el viñedo para realizar comprobaciones rápidas y cómodas de la madurez de la uva, pero confiaría en la precisión superior y el control de temperatura de un refractómetro Abbe en el laboratorio para el control de calidad final del vino.

6.2 Refractómetros Abbe frente a los modernos refractómetros digitales de sobremesa

La evolución del clásico Abbe manual al moderno refractómetro digital de sobremesa representa un cambio de paradigma fundamental, pasando de un instrumento mecánico-óptico a un sistema electro-óptico totalmente automatizado.

• Abbe clásico (manual): El refractómetro Abbe es una obra maestra de la óptica mecánica. El usuario es parte integrante y activa del sistema de medición. La habilidad del operador para limpiar los prismas, aplicar la muestra, ajustar el compensador, alinear la línea de sombra con el retículo y leer la escala del nonio repercute directamente en la precisión y la reproducibilidad del resultado. Esta dependencia de la habilidad del operador puede dar lugar a variabilidad entre distintos usuarios.
• Refractómetros digitales de sobremesa: Estos instrumentos automatizan todo el proceso de medición. Utilizan un LED de larga duración como fuente de luz y un detector electrónico de alta resolución, como un sensor CCD, para localizar la línea de sombra del ángulo crítico sin intervención del usuario. El resultado lo calcula un microprocesador y se muestra digitalmente. Este enfoque ofrece varias ventajas claras:

• Mayor precisión y reproducibilidad: Al eliminar la subjetividad del usuario, los instrumentos digitales logran una mayor precisión (a menudo hasta cinco decimales, ±0,00002 nD) y una excelente reproducibilidad entre mediciones y usuarios.
• Velocidad y eficacia: Las mediciones suelen completarse en segundos, lo que aumenta significativamente el rendimiento en un laboratorio con mucho trabajo.
• Integridad y conformidad de los datos: Los modelos digitales ofrecen funciones avanzadas como el almacenamiento interno de datos, registros de auditoría, controles de acceso de los usuarios y la posibilidad de conectarse a sistemas de información de laboratorio (LIMS). Esto es fundamental para industrias reguladas como la farmacéutica, que deben cumplir normas como la 21 CFR Parte 11.

Esta evolución no tiene que ver únicamente con la comodidad; se trata de satisfacer la demanda del laboratorio moderno de una mayor eficacia, una mayor precisión y una estricta seguridad de los datos. Aunque el refractómetro Abbe clásico sigue siendo una herramienta excelente para la enseñanza, la investigación y muchas aplicaciones de control de calidad, el refractómetro digital de sobremesa es el instrumento preferido para entornos de alto rendimiento, automatizados y regulados.

Tabla 3: Resumen comparativo de los tipos de refractómetros

Característica	Refractómetro Abbe (manual)	Manual analógico	Digital de mano	Digital de sobremesa
Principio	Alineación óptica manual del ángulo crítico	Alineación óptica manual del ángulo crítico	Detección electrónica del ángulo crítico	Detección electrónica del ángulo crítico
Precisión	Alta (±0,0002 nD)	Baja (±0,001 nD / ±0,2% Brix)	Media (±0,0005 nD / ±0,1% Brix)	Muy alta (±0,00002 nD)
Tipos de muestras	Líquidos y sólidos	Líquidos	Líquidos	Líquidos y sólidos
Portabilidad	No (sobremesa)	Sí (muy portátil)	Sí (muy portátil)	No (sobremesa)
Temp. Control	Baño de agua externo (Alta precisión)	Ninguno (Se necesitan tablas de corrección)	Compensación Temp. Compensación (ATC)	Peltier interno (Alta precisión)
Habilidad del usuario	Alta (Requiere formación y habilidad)	Baja	Baja	Muy baja (Funcionamiento mediante pulsador)
Salida de datos	Lectura manual	Lectura manual	Pantalla digital	Pantalla digital, registro de datos, LIMS
Coste	Moderado a alto	Bajo	Moderado	Alto
Caso de uso ideal	Laboratorios de enseñanza, I+D, control de calidad de alta precisión en los que el rendimiento no es primordial	Controles rápidos sobre el terreno (agricultura, elaboración de cerveza)	Control de calidad en líneas de producción, servicio de campo	Control de calidad de alto rendimiento, laboratorios regulados (farmacéuticos), I+D

Parte 7: Preguntas más frecuentes (FAQ)

• ¿Cuál es la precisión de un refractómetroAbbe?
  Unrefractómetro Abbe estándar de laboratorio suele ofrecer una precisión de ±0,0002 a ±0,0005 en el índice de refracción (nD) y de ±0,1% a ±0,25% en la escala Brix. Esta precisión depende en gran medida de un control preciso de la temperatura y de una técnica adecuada por parte del operario.
• ¿Qué factores afectan más significativamente a la medición?
  Los tres factores más críticos son:

1. La temperatura: Es la mayor fuente de error potencial. El índice de refracción de los líquidos cambia significativamente con la temperatura, por lo que estabilizar la muestra a una temperatura conocida utilizando la camisa de agua es esencial para obtener resultados precisos.
2. Longitud de onda de la luz (dispersión): El índice de refracción de una sustancia varía con la longitud de onda de la luz. El compensador de prisma Amici incorporado en el instrumento se utiliza para corregirlo, normalizando la medición a la línea D del sodio (589 nm) incluso cuando se utiliza una fuente de luz blanca.
3. Limpieza y calibración: Cualquier residuo en los prismas procedente de muestras anteriores o una calibración inadecuada con respecto a un patrón conocido (como el agua destilada) provocará directamente lecturas inexactas.

• ¿Cuál es la diferencia entre índice de refracción (nD) y Brix (%)?
  El índice de refracción (nD) es una propiedad física fundamental y adimensional de una sustancia que mide cuánto desvía la luz. Brix (%) es una escala específica de la aplicación que se deriva del índice de refracción. Se define como la concentración porcentual de sacarosa en peso en una solución acuosa. Por ejemplo, una solución que tiene 10 °Brix contiene 10 gramos de sacarosa por cada 100 gramos de solución. El refractómetro mide el nD y utiliza una tabla de conversión incorporada para mostrar el valor Brix correspondiente.
• ¿En qué se diferencia un refractómetro Abbe de un hidrómetro?
  Unrefractómetro es generalmente superior a un hidrómetro para medir la concentración de una solución. El refractómetro sólo necesita una muestra muy pequeña (unas gotas), mientras que un hidrómetro necesita un gran volumen de líquido en el que flotar. El refractómetro suele ser más preciso y se ve menos afectado por la temperatura (cuando se controla adecuadamente). La lectura de un hidrómetro también puede ser subjetiva debido al menisco del líquido, mientras que la línea de sombra del refractómetro es más nítida.
• ¿Se puede medir con él el índice de refracción delos gases?
  Aunque teóricamente es posible, el refractómetro de Abbe no está diseñado ni es lo suficientemente sensible para la medición precisa de los gases. El índice de refracción de los gases es muy cercano al del vacío (es decir, apenas superior a 1,0), y los cambios con la presión son muy pequeños (aproximadamente 3×10-⁴ por atmósfera).14 Para una refractometría de gases precisa se necesitan interferómetros especializados u otros instrumentos dedicados.

Si desea encontrar el refractómetro Abbe adecuado para su laboratorio, consulte nuestra gama completa de productos: Refractómetro Abbe

Trabajos citados

1. Refractómetro Abbe | Diccionario de fotónica, https://www.photonics.com/EDU/Abbe_refractometer/d2103
2. Refractómetro Abbe Zeiss, https://macro.lsu.edu/howto/Abbe_refractometer.pdf
3. Teoría del índice de refracción – Chemistry Online @ UTSC, https://www.utsc.utoronto.ca/webapps/chemistryonline/production/refractive.php
4. www.mt.com,https://www.mt.com/us/en/home/applications/Application_Browse_Laboratory_Analytics/Refractive_index/definition_and_measurement.html#:~:text=Refractive%20index%20measurement%20checks%20the,to%20%2D%20%2F%20%2B%200.00002).
5. Refractómetro de Abbe – SDUnet, https://sdunet.dk/-/media/sdunet/filer/enheder/institutter/fkf/praktisk-info-faciliteter/manualer/abberefractometermanual.pdf
6. Refractómetro de Abbe – Museo de Física – La Universidad de …, https://physicsmuseum.uq.edu.au/abbe-refractometer
